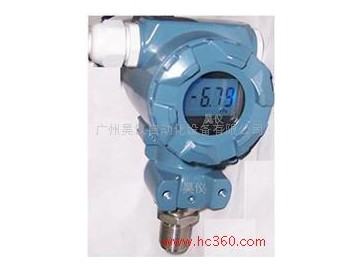

小巧型壓力變送器靈敏度高,精度高,抗過載能力強.采用進口傳感器制造,傳感器和放大電路高度集成;采全體不銹鋼為一體,霍斯曼接頭,電路零點和增益無須調整;抗干擾能力強,耐酸堿,長期穩定可靠.

二,壓力變送器原理

HY-PSS小巧型壓力變送器選用進口壓力芯片,敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋,用微機械加工技術在電橋下形成壓力敏感膜片.當壓力作用在膜片上時,電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號.我們在惠斯通電橋上加上直流電源,就會產生一個直流電壓信號的輸出.經過二次轉換線路,實現兩線制4～20MA輸出.

三,壓力變送器特點

＆#12539; 穩定性好,滿度,零位長期穩定性可達0.2%FS/年.在補償溫度0～70℃范圍內,溫度飄移低于0.2%FS,在整個允許工作溫度范圍內低于0.5%FS.
＆#12539; 具有反向保護,限流保護電路,在安裝時正負極接反不會損壞變送器,異常時變送器會自動限流在35MA以內.
＆#12539;固態結構,無可動部件,高可靠性,使用壽命長
＆#12539;從風壓到水,油都可以進行高精度的測量,不受被測介質質量大小的影響.
＆#12539; 安裝方便,結構簡單,經濟耐用.

四,壓力變送器參數

測量范圍: -100KPa～40MPa
大過載: 標準量程的2倍
壓力形式: 表壓,微差壓
精度等級: 0.5%F＆#12539;S
電源電壓: 24VDC
電氣連接： 標準霍斯曼接頭
負載電阻: ≤500Ω
測量介質: 蒸汽壓力或氣體,液體
長期穩定性: ±0.2% F＆#12539;S/年
環境相對溫度: 0～95%
補償溫度: 0～70℃
工作溫度: -10～75℃

特點
外殼:
全體不銹鋼一體
主體結構材料:
31618Cr-12Ni-2.5Mo
壓力接口:
M20×1.5 G1/4或用戶自定
