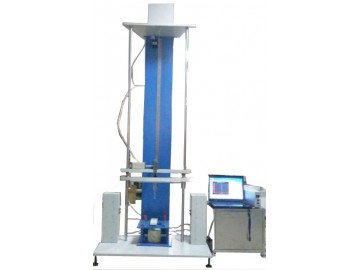

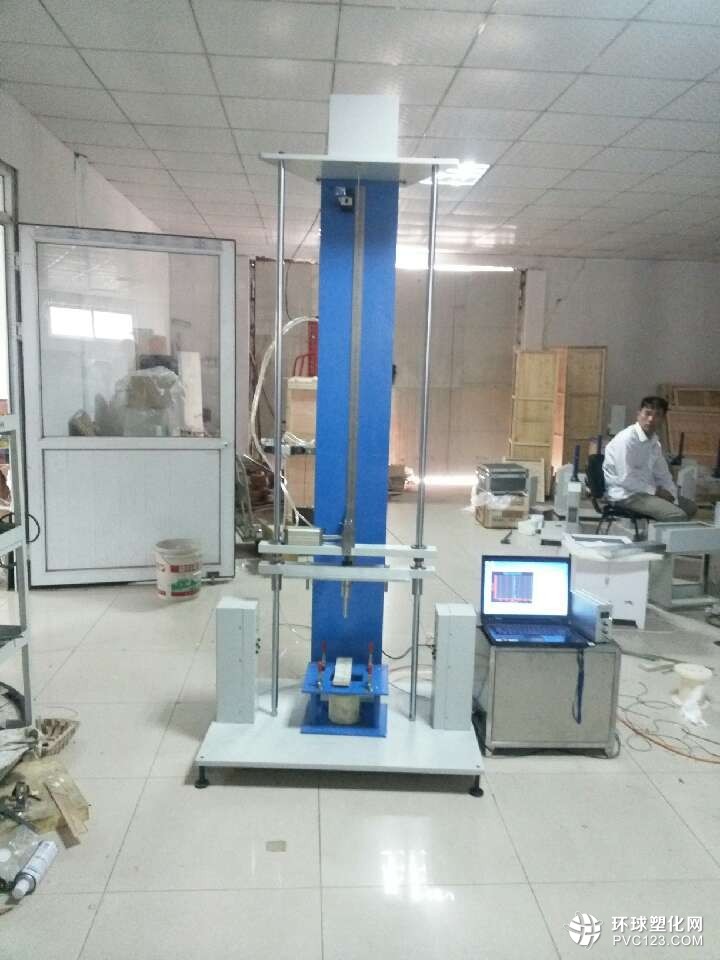

儀器化復合材料落錘沖擊試驗機

設備名稱：儀器化復合材料落錘沖擊試驗機

設備型號：CLC-A

滿足標準：

      ISO 3127  ISO 6603 ISO7765 ISO11343 ISO8256 PREN6038 DIN 53373

ASTM D2444 ASTM D3763 ASTM D5628 ASTM D7136 ASTM D7192

產品概述：

當復合材料板受沖擊載荷作用時，一部分沖擊動能轉變?yōu)榭苫謴?fù)的彈性應變能；另一部分卻被材料所吸收，造成了不可恢復的損傷。有必要分析材料損傷和能量吸收之間的關系以及能量吸收和沖擊能之間的關系。多次沖擊和一次沖擊的效果是不同的，也有必要對多次沖擊下能量的吸收變化進行分析。

為滿足上述測試要求，我公司生產的復合材料落錘沖擊試驗機，采用新的傳感器測控技術，能夠?qū)崟r采集落錘沖擊板過程中的速度隨時間變化曲線，利用瞬時大沖擊速度和大反彈速度計算沖擊動能和材料損傷時吸收的能量，通過軟件數據分析，得到?jīng)_擊載荷和和沖擊點位移隨時間變化曲線。

目前本復合材料落錘沖擊試驗機已經應用于多個科研單位及大專院校，所采集精度及測控技術已經達到國際先進水平。

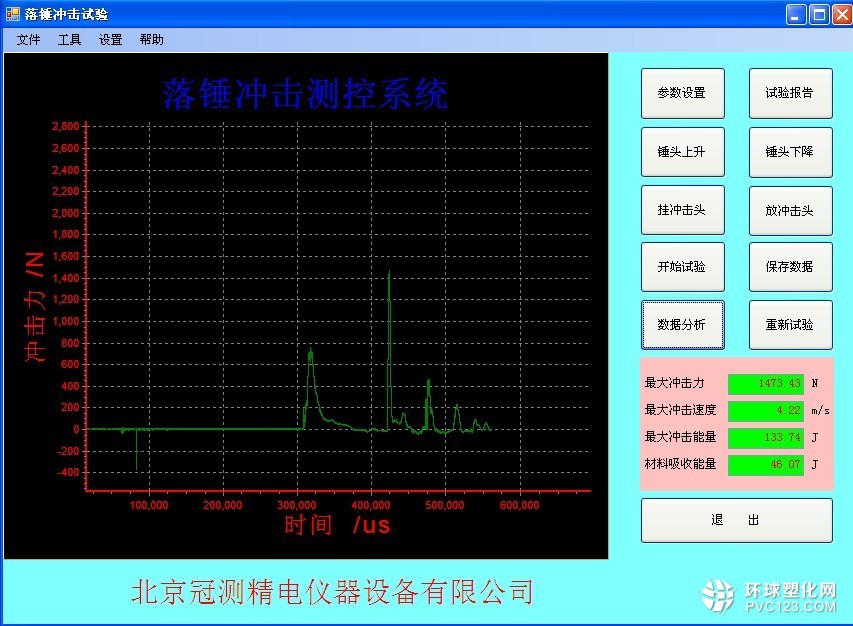

本復合材料落錘沖擊試驗機可以通過軟件進行數據分析：大沖擊力、大沖擊能量、大沖擊速度、材料吸收能量及損傷耗散能量、損傷臨界點及韌脆轉變點…….

技術指標：

1、  有效沖擊高度：1500MM

2、  錘頭重量：5KG  15KG  20KG （可根據需要訂做）

3、  錘頭自動升降

4、  自動掛錘和釋放錘頭

5、  具有防二次沖擊裝置

6、  設備尺寸：長*寬*高=1200*700*2100（MM）

7、  設備重量：300KG

標準配置：

1、  主  機  一臺

2、  測控箱  一臺

3、  錘  頭  三把

4、  試樣支座  二個

5、  氣  泵  一臺

6、  電腦    一臺
