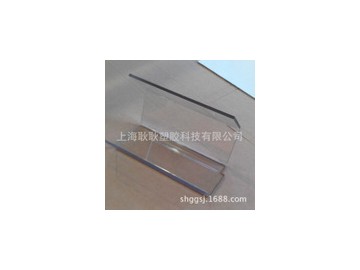

PC片材、板材折彎

耐力板的沖擊力大可達(dá)到3kg/cm，PC耐力板的沖擊強(qiáng)度是普通玻璃的250-300倍，是亞克力板材的20-30倍，是鋼化玻璃的2倍，幾乎沒(méi)有斷裂的危險(xiǎn)性。用3kg錘以下兩米墜下也無(wú)裂痕，有“不碎玻璃”和“響鋼”的美稱。PC板的耐沖擊性使其可以在常溫下進(jìn)行冷彎成型，亦可熱彎。我公司有大型折彎?rùn)C(jī)及烘箱設(shè)備，可對(duì)PC板2.5米內(nèi)進(jìn)行冷彎和熱彎成型加工。耐力板可依設(shè)計(jì)圖在工地現(xiàn)場(chǎng)采用冷彎方式，安裝成拱形、半圓形頂和窗。小彎曲半徑為采用板厚度的100倍。

PC板折彎主要是二種：

   一種是冷彎加工成型，一般都能以其厚度的150倍作為小冷彎半徑進(jìn)行冷彎。但是對(duì)于帶有防劃傷圖層的PC板材，小冷彎應(yīng)該考慮175倍，如果要更小，建議采用熱成型。冷折彎會(huì)產(chǎn)生一定的變形，變形的大小取決于板材的厚度。冷折彎加工后會(huì)有一定程度的松弛現(xiàn)象，PC板材好是有一個(gè)大約25%的過(guò)度彎曲，幾天后應(yīng)內(nèi)里和外力達(dá)到平衡，才能制得終的形狀，在PC板冷彎加工，應(yīng)注意：工具必須鋒利，冷彎加工后應(yīng)該有1~2天的松弛時(shí)間，材能安裝；安裝時(shí)不要減少冷彎的角度，也不要強(qiáng)行將PC板材推向安裝位置；冷彎加工速度要快，這樣獲得的效果會(huì)比較好；帶花紋的板材，在有花紋的那面進(jìn)行冷彎，使得花紋的一面承受壓力，為了控制反彈，PC板冷彎加工建議使用6mm厚以下的PC板材。

   另外一種是PC板熱彎加工，PC板熱彎加工就是采用加熱設(shè)備對(duì)PC板需要折彎的位置進(jìn)行局部的單面加熱或者局部雙面加熱，一般根據(jù)PC板的厚度選擇方式，建議5mm以上的PC板采用局部雙面加熱比較好。同時(shí)，經(jīng)常會(huì)碰到客戶問(wèn)道有關(guān)PC板加熱處會(huì)有氣泡、晶點(diǎn)的問(wèn)題，這個(gè)跟PC板折彎加工技術(shù)（主要是溫度控制）確實(shí)有很大的關(guān)系，但是不可否認(rèn)的跟PC板本身也有比較大的關(guān)系，很多客戶為節(jié)約成本，購(gòu)買了價(jià)廉、回料生產(chǎn)的PC板，大大影響PC板折彎的效果，所以建議大家如果需要折彎的PC制品還是需要購(gòu)買品質(zhì)比較好的PC板材。
