永雄電子振動試驗臺 開關功率放大器的工作原理，簡單地說就是采用正弦脈沖寬度調制技術，結合振動臺對功放的特殊要求，產生一個由正弦信號控制占空比的矩形波，將矩形波控制功率開關，將直流電源斬波，再通過解調，得到一個滿足振動臺強烈要求的正弦信號。其作用是將來自信號源的小功率信號放大，供給驅動線圈足夠的“不失真”功率的驅動電源，為適應電動振動臺體的特殊需要，它還包含有臺體的勵磁電源和保護裝置。GF系列開關功率放大器包括：機架，功率模塊，功放電源模塊，激磁整流模塊，直流母線，交流母線和邏輯模塊。

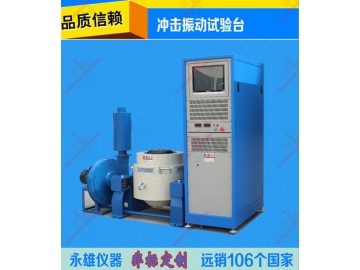

　　電子振動試驗臺 振動發生器技術參數

　　1.額定正弦激振力(N)：4000

　　2.額定隨機激振力(NRMS)：4000

　　3.額定沖擊激振力(PEAK)：7000

　　4.頻率范圍(Hz)：DC～4000

　　5.額定速度(m/s)：1.8

　　6.額定加速度(m/s2)：1000

　　7.額定位移p-p(mm)：25

　　8.一階諧振頻率(Hz)：2900

　　9.負載：120

　　10.運動部件等效質量：3

　　11.工作臺面直徑：Ф150

　　12.臺體質量：480

　　13.隔振頻率(Hz)：3

　　14.冷卻方式：強制風冷

　　3、冷卻風機F-300：

　　1.風管直徑：Φ120

　　2.風量(m3/s)：0.148

　　3.風壓(Pa)：1000

　　4.電源：380V，三相，0.75kW

　　4、數字式開關功率放大器DA-3概述

　　電子振動試驗臺 保護功能：

　　電網過壓、電網欠壓、電網缺相、邏輯故障、功率模塊直通、功率模塊溫度、輸出過流、輸出過壓、驅動電源、臺體位移、臺體溫度、外部連鎖等保護電路，任一故障發生時，關閉輸出，同時聲光報警
