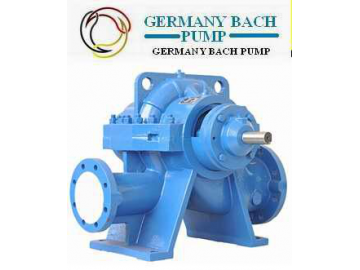

進口單級雙吸離心泵

進口單級雙吸離心泵產品概述：

進口單級雙吸離心泵是單級、雙吸水平中開式離心泵，適應于工廠、城市、礦山、電站、農田、水利工程等領域。用輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體。進口單級雙吸離心泵，進口單級雙吸離心泵型號，雙吸泵，雙吸泵，供抽送清水或物理化學類似于水的其它液體之用。泵主要零件有：泵體，泵蓋，葉輪，軸，雙吸密封環，軸套等。被輸送液體溫度不得高于80℃。主要用途：適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程 。

進口單級雙吸離心泵的吸入口和吐出口均在水泵軸心線的下方，與軸線垂直呈水平方向，泵蓋與進口單級雙吸離心泵泵體水平中開。檢修時無需拆卸進、出水管路及電動機。從聯軸器方向看，泵為順時針方向旋轉。
進口單級雙吸離心泵的主要零件：

泵體、泵蓋、葉輪、軸、密封環、軸套等，零件的材料除軸為碳素鋼外，其余多為鑄鐵件。
進口單級雙吸離心泵體與泵蓋構成葉輪的工作室，在進出水法蘭上，制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。
葉輪經過靜平衡校驗，兩側通過軸套, 以螺母固定，其軸向位置可通過軸套螺母進行調整。葉輪的軸向力通過葉片的對稱布置達到平衡，可能存在的少量剩余軸向力則由兩端的軸承來承受。
進口單級雙吸離心泵的轉子部件由兩個單列向心球軸承支承，軸承裝在軸兩端的軸承體內，用黃油潤滑。密封環用以減少壓水室里液體漏回吸水室。
水泵通過彈性聯軸器，由電動機直接傳動。軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間裝有填料環。水泵在工作時，少許高壓水通過泵蓋中開面上的梯形凹槽流入填料腔，起水封作用。

進口單級雙吸離心泵的工作原理
葉輪安裝在泵殼2內，并緊固在泵軸3上，泵軸由電機直接帶動。泵殼中央有一液體吸入4與吸入管5連接。液體經底閥6和吸入管進入泵內。泵殼上的液體排出口8與排出管9連接。
    在泵啟動前，泵殼內灌滿被輸送的液體；啟動后，啟動后，葉輪由軸帶動高速轉動，葉片間的液體也必須隨著轉動。在離心力的作用下，液體從葉輪中心被拋向外緣并獲得能量，以高速離開葉輪外緣進入蝸形泵殼。在蝸殼中，液體由于流道的逐漸擴大而減速，又將部分動能轉變?yōu)殪o壓能，后以較高的壓力流入排出管道，送至需要場所。液體由葉輪中心流向外緣時，在葉輪中心形成了一定的真空，由于貯槽液面上方的壓力大于泵入口處的壓力，液體便被連續壓入葉輪中?？梢姡灰~輪不斷地轉動，液體便會不斷地被吸入和排出。
2 氣縛現象
    當泵殼內存有空氣，因空氣的密度比液體的密度小得多而產生較小的離心力。從而，貯槽液面上方與泵吸入口處之壓力差不足以將貯槽內液體壓入泵內，即離心泵無自吸能力，使離心泵不能輸送液體，此種現象稱為“氣縛現象”。
    為了使泵內充滿液體，通常在吸入管底部安裝一帶濾網的底閥，該底閥為止逆閥，濾網的作用是防止固體物質進入泵內損壞葉輪或防礙泵的正常操作。
