產(chǎn)品說明書

環(huán)氧樹脂802A-28/固化劑802B-28

可室溫或加溫固化，SGS檢測通過歐盟ROHS指定標(biāo)準(zhǔn)，固化物硬度高,表面平整,光澤好,有固定,絕緣,防水,防油,防塵,防盜密,耐腐蝕,耐老化,耐冷熱沖擊等特性

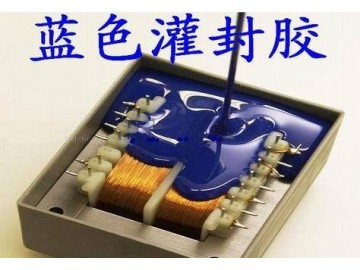

用于電子變壓器、蜂鳴器，AC電容、負(fù)離子發(fā)生器、水族水泵、點火線圈、電子模塊、LED模塊等的封裝

型   號               802A-28               802B-28

顏   色               藍(lán)色粘稠液體         褐色等液體

粘   度25℃          3000-4000cps           80~120cps

保存期限25℃         6個月                 6個月

配  比                A：B = 100：20（重量比）

可使用時間          25℃×100g×20~30分鐘

凝膠時間             25℃×100g×3小時左右

固化 條件          25℃×100g×8小時左右或60℃×100g×1.5小時左右

誘電率                1KHZ                3.75

誘電損失             1KHZ                0.02

抗壓強(qiáng)度             kg/mm²              24

彎曲強(qiáng)度             kg/mm²                    11

引張強(qiáng)度             kg/mm²                 16.5

沖擊強(qiáng)度             kg/mm²/cm²         8.5

介電常數(shù)             1KHZ                3.8~4.2

硬   度             SHORE  D           85

熱變形溫度           ℃                    82

耐電壓25℃         Kv/mm              16~18

●需按配比配膠,配比是重量比,而非體積比；

●配膠時，需先將A膠充分?jǐn)嚢杈鶆?，氣溫低時，A膠較粘稠或有結(jié)塊現(xiàn)象，不影響產(chǎn)品的性能，必要時可加溫降低粘稠度或融化后攪均使用，便于消泡，滲透，溫度過高，會影響到可使用時間；

●A、B膠取量后，需及時密封，以免影響產(chǎn)品性能；

● A、B膠混合后需及時混合均勻使用，以免固化不完全，并盡量在短時間內(nèi)使用完已混合的膠液，因混合的膠液會開始反應(yīng)，并放出熱量，其粘稠度會逐漸上升，并逐漸固化，且混合在一起的膠量越多，放出的熱量也越多，反應(yīng)也越快，從而影響到可使用時間，環(huán)境溫度等也會影響到可使用時間及固化時間；

●可使用時間指按配比混合均勻后的100g膠液×25℃ 時，粘稠度增加一倍的時間，并非可使用時間之后，膠液可用或不可用；

●注膠時，好順著要封膠物件內(nèi)壁慢慢注入，便于排走要封膠物件內(nèi)的空氣，減少氣泡的產(chǎn)生，注膠后，膠液會逐漸滲透到產(chǎn)品的縫隙中，必要時可分多次注膠，利于排泡、滲透；

●室溫固化或室溫靜置一段時間再加溫固化，便于消泡以獲得更好的絕緣效果；

●有極少數(shù)人長時間接觸膠液會產(chǎn)生輕度皮膚過敏，建議使用時戴防護(hù)手套，粘到皮膚上可用天那水或酒精等擦去，并用清潔劑清洗干凈；

●大量使用前，請先小量試用，掌握產(chǎn)品的使用技巧，以免差錯。

●包裝規(guī)格為每組30kg，其中包含A劑25kg/桶、B劑5 kg /桶。

注：有關(guān)我公司產(chǎn)品的參數(shù)、使用建議，是基于我們目前的認(rèn)知水平，使用方應(yīng)負(fù)責(zé)確認(rèn)我公司提供的產(chǎn)品是否適合使用，因為我們不能決定對產(chǎn)品的應(yīng)用要求及生產(chǎn)工藝。
