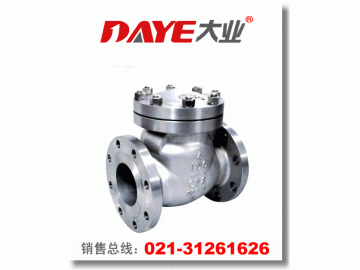

點擊圖片查看大圖上海大業止回閥制造廠，止回閥分類、止回閥工作原理、止回閥適用場合，止回閥安裝及使用。止回閥參數說明。上海大業全新為你起航，品質保證，安全保證我們的閥門。 24小時銷售電話：021-31261626 【官網：www.dayefm.com 】
止回閥的分類
止回閥根據其結構和安裝方式可分：
1. 旋啟式止回閥
旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
2. 升降式止回閥
閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
3. 碟式止回閥
閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較差。
4. 管道式止回閥
閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
5. 壓緊式止回閥
這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。
止回閥工作原理
大業止回閥開啟是指依靠介質正向流動打開閥瓣，同樣的道理介質倒流推動閥瓣而關閉，止回閥還稱之為逆止閥、單向閥、逆流閥、和背壓閥等。多屬于自動閥門，主要功能是用來防止介質倒流，防止泵及驅動電動機反轉和容器介質的泄放使用。同時還用于壓力可能升至超過系統壓的輔助系統中作為安全保護。
止回閥適用的場合
使用止回閥的目的是防止介質的逆流，一般在泵的出口都要安裝止回閥。另外，在壓縮機的出口也要安裝止回閥?？傊?，為了防止介質逆流，在設備、裝置或管路上都應安裝止回閥。
一般在公稱通徑 50mm 的水平管路上都選用立式升降止回閥。直通式升降止回閥在水平管路和垂直管路上都可安裝。底閥一般只安裝在泵進口的垂直管路上，并且介質自下而上流動。
旋啟式止回閥可以做成很高的工作壓力，PN 可達 42MPa，而且 DN 也可做到很大，大可達 2000mm 以上。根據殼體及密封件的材質不同，可以適用任何工作介質和任何工作溫度范圍。介質為水、蒸汽、氣體、腐蝕性介質、油品、食品、藥品等。介質工作溫度范圍在 -196~800℃ 之間。
旋啟式止回閥的安裝位置不受限制，通常安裝于水平管路上，但也可以安裝于垂直管路或傾斜管路上。
蝶式止回閥的適用場合是低壓大口徑，而且安裝場合受到限制。因為蝶式止回閥的工作壓力不能做到很高，但公稱通徑可以做到很大，可以達到 2000mm 以上，但公稱壓力都在 6.4MPa 以下。蝶式止回閥可以做成對夾式，一般都安裝在管路的兩法蘭之間，采用對夾連接的形式。
蝶式止回閥的安裝位置不受限制，可以安裝在水平管路上，也可以安裝在垂直管路或傾斜管路上。
隔膜式止回閥適用于易產生水擊的管路上，隔膜可以很好地消除介質逆流時產生的水擊。由于隔膜式止回閥的工作溫度和使用壓力受到隔膜材料的限制，一般多使用在低壓常溫管路上，特別適于自來水管路上。一般介質工作溫度在 -20~120℃ 之間，工作壓力 <1.6MPa，但隔膜式止回閥可以做到較大的口徑，DN 大可到 2000mm 以上。
隔膜式止回閥由于其防水擊性能優異，結構又比較簡單，制造成本又較低，所以近年來應用較多。
球形止回閥由于密封件是包覆橡膠的球體，因此密封性能好、運行可靠、抗水擊性能好；又由于密封件可以是單球，又可以做成多球，因此可以做成大口徑。但它的密封件是包覆橡膠的空心球體，不適用于高壓管路，只適用于中低壓的管路上。
由于球形止回閥的殼體材料可以用不銹鋼制作，密封件的空心球體可以包覆聚四氟乙烯工程塑料，所以在一般腐蝕性介質的管路上也可應用。
該類止回閥的工作溫度在 -101~150℃ 之間，其公稱壓力 ≤4.0MPa，公稱通徑范圍在 200~1200mm 之間。
止回閥的安裝及使用
直通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動。
旋啟式止回閥安裝位置不妥限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。
安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。
止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。
止回閥技術參數
壓力等級：PN1.0-320MPa、日級10-63K、核電級：150LB-2500LB；
通用尺寸：DN15-1500mm、NPS 1/4-36 ''；
連接形式：內螺紋、法蘭、對焊、承插焊等；
適用溫度：通用-80℃～425℃；電站級-196℃-580℃
主要材料：球墨鑄鐵、碳鋼、鉻鉬鋼、不銹鋼
材質介質：水、蒸汽、油品、P：硝酸、醋酸、R：氧化性介質、尿素等多種介質。
當前位置：|
|
產品名稱： | 美標旋啟式止回閥 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品型號： | H44H | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品口徑： | DN50-600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品壓力： | 150Lb-1500LB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品材質： | 鑄鋼、不銹鋼 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品簡介： | 產品執行標準：國家GB標準、美國API、日本JIS（API、ANSI、DIN、 JIS、 JB、HG、 BS、GB）；公稱通徑：10mm～1200mm（3/8"-48")；公稱壓力：PN1.6～42.0Mpa(150LB-2500LB)；工作溫度：低溫 -196℃～高溫+ 850℃；驅動方式：手動、齒輪轉動、電動、氣動、液動；采用的材料：A105、LF2、F5、F11、F22、F304、F304L、F316、F316L、WCB、WC6、WC9、CF8、CF8M、CF3、CF3M等。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。上海大業閥門有限公司擁有的設備配置和技術工程師，加工檢測手段完備，在同行業處于地位，有能力按照各國標準以及各種行業標準生產制造閥門。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 聯系電話： | 021-31261626 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 產品詳情
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
H44H美標旋啟式止回閥特點
H44H美標旋啟式止回壓力試驗
H44H美標旋啟式止回主要零件材料及性能
H44H美標旋啟式止回150Lb主要連接尺寸
H44H美標旋啟式止回300Lb主要連接尺寸
H44H美標旋啟式止回400Lb主要連接尺寸
H44H美標旋啟式止回600Lb主要連接尺寸
H44H美標旋啟式止回900Lb主要連接尺寸
H44H美標旋啟式止回1500Lb主要連接尺寸
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
