電磁閥線圈分類

電磁閥有很多種，有控制氣體的，液體的（如油，水），大部分是電磁閥線圈套在閥體上的，可以分開，閥芯是鐵磁性材料做成，靠它在線圈通電時產生的磁力吸動閥芯，由閥芯推動閥門完成開或關。電磁閥線圈是可以單獨拿下來的。它是用來控制管路開閉大小的。

電磁閥線圈,其結構主要由導閥和主閥組成,主閥采用橡膠密封結構。常位時,活動鐵芯封住導閥口,閥腔內壓力平衡,主閥口封閉。當電磁閥線圈通電時,產生電磁力將活動鐵芯吸上,主閥腔內的介質自導閥口外泄,以至產生壓力差,膜片或閥杯被迅速托起,主閥口開啟,閥便呈通路了。當電磁閥線圈斷電,磁場消失,活動鐵芯復位,封閉導閥口,導閥和主閥腔內壓力平衡后,閥又呈關閉狀態。

電磁閥線圈分類

電磁閥線圈是指電感器。是指導線一根一根繞起來，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感。電感又可分為固定電感和可變電感，固定電感線圈是由導線一圈靠一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感或線圈。用L表示，單位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。

1、電感量L

　　電感量L表示線圈本身固有特性，與電流大小無關。除專門的電感線圈（色碼電感）外，電感量一般不專門標注在線圈上，而以特定的名稱標注。

2、感抗XL

　　電感線圈對交流電流阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL

3、品質因素Q

　　品質因素Q是表示線圈質量的一個物理量，Q為感抗XL與其等效的電阻的比值，即：Q=XL/R。 　　線圈的Q值愈高，回路的損耗愈小。線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。

4、分布電容

　　線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈的Q值減小，穩定性變差，因而線圈的分布電容越小越好。

1、單層線圈

　　單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。

2、蜂房式線圈

　　如果所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。而其旋轉一周，導線來回彎折的次數，常稱為折點數。蜂房式繞法的優點是體積小，分布電容小，而且電感量大。蜂房式線圈都是利用蜂房繞線機來繞制，折點越多，分布電容越小

3、鐵氧體磁芯和鐵粉芯線圈

　　線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯，可增加電感量和提高線圈的品質因素。

4、銅芯線圈

　　銅芯線圈在超短波范圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量，這種調整比較方便、耐用。

5、色碼電感器

　　色碼電感器是具有固定電感量的電感器，其電感量標志方法同電阻一樣以色環來標記。

6、阻流圈（扼流圈）

　　限制交流電通過的線圈稱阻流圈，分高頻阻流圈和低頻阻流圈。

7、偏轉線圈

偏轉線圈是電視機掃描電路輸出級的負載，偏轉線圈要求：偏轉靈敏度高、磁場均勻、Q值高、體積小、價格低。 　　針織物基本的組成單元,呈空間曲線狀.由兩根圈柱,一個針編弧和一個沉降弧(或延展線)組成

防爆電磁閥標準等級

我國的防爆電磁閥等級標準為"GB3836.1-2000 爆炸性氣體環境用電氣設備"，該標準將由下列防爆型式專用標準補充或修改。

GB 3836.2 爆炸性氣體環境用電氣設備第2部分:隔爆型"D"

GB 3836.3 爆炸性氣體環境用電氣設備第3部分:增安型"E"

GB 3836.4 爆炸性氣體環境用電氣設備第4部分:本質安全型"I"

GB 3836.5 爆炸性氣體環境用電氣設備第5部分:正壓型"P"

GB 3836.6 爆炸性氣體環境用電氣設備第6部分:充油型"O"

GB 3836.7 爆炸性氣體環境用電氣設備第7部分:充砂型"Q"

GB 3836.9 爆炸性氣體環境用電氣設備第9部分:澆封型"M"

GB 7957 礦用安全帽燈

以上標準和本標準不適用于醫用電氣設備、發爆器、發爆器試驗儀和點火電路試驗儀

防爆電磁閥主要符號表示方法如下：

\常見符號為"EXDⅠ/Ⅱ BT3"

"EX"為通用符號,表示EXPLOSIVE

"D"表示次防爆型式為"隔爆型D".

"Ⅰ"或"Ⅱ"表示電氣設備分類,Ⅰ為煤礦用電氣設備,Ⅱ?yàn)槌旱V外其它爆炸性氣體環境用設備.其中,Ⅱ類隔爆型"D”和本質安全型"I”電氣設備又分為ⅡA,ⅡB和ⅡC類.

"T3"表示溫度組別.

防爆電磁閥等級說法：

防爆設備定義：在規定條件下不會引起周圍爆炸性環境點燃的電氣設備。

分為兩類：

Ⅰ類：煤礦井下電氣設備；

Ⅱ類：除煤礦、井下之外的所有其他爆炸性氣體環境用電氣設備。

Ⅱ類又可分為ⅡA、ⅡB、ⅡC類,標志ⅡB的設備可適用于ⅡA設備的使用條件；ⅡC可適用于ⅡA、ⅡB的使用條件。

說明：ⅡC標志是較高的防爆等級，但并不表示該設備性能好。

高表面溫度：電氣設備在規定范圍內的不利運行條件下工作時，可能引起周圍爆炸性環境點燃的電氣設備任何部件所達到的高溫度。高表面溫度應低于可燃溫度。

例如：防爆傳感器環境的爆炸性氣體的點燃溫度為100℃，那么傳感器在惡劣的工作狀態下，其任何部件的高表面溫度應低于100℃。

電磁閥維護與保養

1.電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方再投入使用。

2.應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。

3.電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。

4.工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以防止電磁閥爆炸和泄漏。

5.使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。

6.電磁閥一般都是水平安裝，如果椒側裝的話，有可能造成閥門關閉不嚴，即內漏，因盡量避免側裝。

 7.先導式電磁閥，要檢查管道內壓差是否太小，壓差太小電磁閥就不能正常工作，在這種情況下，就需選用直動式電磁閥。而壓差太大，遠遠超過電磁閥的設計值，也無法正常工作，就應選用高壓電磁閥了。

8. 建議使用單位指派專人負責使用保養。

電磁閥參數

（1）電磁閥價格由口徑、材質、壓力及調節精度、調節范圍的不同而異，恕不公布價格！

（2）連接形式：法蘭、焊接等

（3）傳動方式：手動、氣動、電動、自力式

（4）口徑從DN6-DN600；壓力從1.0MPA-32MPA；溫度-40℃-450℃

（5）材質有：碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼

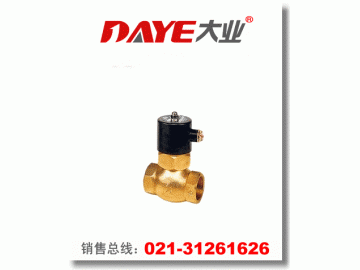

	產品名稱：	通用電磁閥
	產品型號：	ZCL
	產品口徑：	DN15-50
	產品壓力：	1.6Mpa
	產品材質：	銅、鑄鋼、不銹鋼
	產品簡介：	產品執行標準：國家GB標準、美國API、日本JIS（API、ANSI、DIN、 JIS、 JB、HG、 BS、GB）；公稱通徑：10mm～1200mm（3/8"-48")；公稱壓力：PN1.6～42.0Mpa(150LB-2500LB)；工作溫度：低溫 -196℃～高溫+ 850℃；驅動方式：手動、齒輪轉動、電動、氣動、液動；采用的材料：A105、LF2、F5、F11、F22、F304、F304L、F316、F316L、WCB、WC6、WC9、CF8、CF8M、CF3、CF3M等。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。上海大業閥門有限公司擁有的設備配置和技術工程師，加工檢測手段完備，在同行業處于地位，有能力按照各國標準以及各種行業標準生產制造閥門。
	聯系電話：	021-31261626
產品詳情
ZCL通用電磁閥產品概述 ZCL通用電磁閥適用于無壓差或低壓力系統,如壓力低于0.8MPa,溫度不高于180℃各種混合介質管路, 如造紙、印染、服裝設備、暖通空調、電鍍涂裝、干燥設備、機械設備及空氣處理等行業，是自動化控制工程、項目改造及設備配套的產品。   ZCL通用電磁閥結構特點 電磁分步直接活塞式操作結構 集直動式開閥和先導式開閥兩位一體的反沖式特殊結構 無壓力亦能打開主閥，低壓差流量大，適用范圍廣 采用聚四氟乙烯密封，耐溫性能好 零壓差能可靠動作 型式：常閉式   〖 高溫電磁閥 〗 〖 高壓電磁閥 〗 〖 蒸汽電磁閥 〗 〖 脈沖電磁閥 〗 〖 防爆電磁閥 〗 〖 真空電磁閥 〗 〖 水用電磁閥 〗 〖 燃?xì)怆姶砰y 〗 〖 液用電磁閥 〗 〖 氧氣電磁閥 〗 〖 煤氣電磁閥 〗 〖 信號電磁閥 〗 〖 消防電磁閥 〗 〖 噴泉電磁閥 〗 〖 微型電磁閥 〗 〖 低溫電磁閥 〗 〖 防腐電磁閥 〗 〖 通用電磁閥 〗 〖 空氣電磁閥 〗 〖 直動式電磁閥 〗 〖 不銹鋼電磁閥 〗

、
