電暈概念：英文為 (electronic) corona，在110kV以上的變電所和線路上，時常能聽到“陛哩”的放電聲和淡藍色的光環，這就是電暈。 電暈是極不均勻電場中所特有的電子崩——流注形式的穩定放電。

電暈危害性：當局部場強達到一定數值時，氣體發生局部游離，在電窩處出現藍色暈光，產生電暈。電暈的發生伴隨著熱、臭氧、氮的氧化物的產生，這些對電機絕緣都是極其有害的。另外由于熱固性絕緣表面與槽壁接觸不良或不穩定時，在電磁振動的作用下，將引起槽內間隙火花放電。這種火花放電造成的局部溫升將使絕緣表面受到嚴重侵蝕。這一切都將對電機絕緣造成極大的損害。

    正因?yàn)殡姇灂?huì)產生危害性，所以科研單位采取了一系列實驗阻止電暈的老化，從而市場上就出現了交直流電暈老化試驗機。

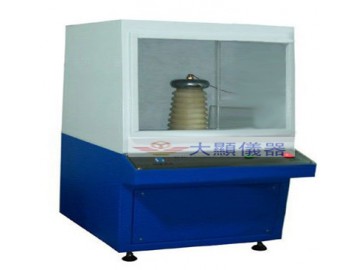

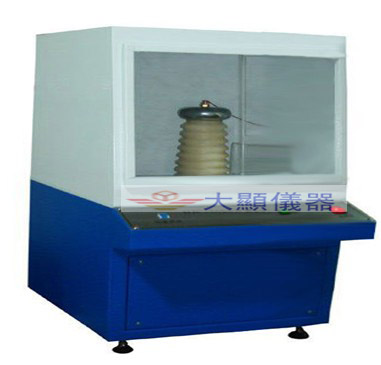

電暈老化試驗機主要組成：1）電暈發生裝置，2）測量系統，3）保護系統，4）環境控制及監測系統。固體絕緣材料耐電暈老化測試系統的實際裝置如圖1實物

一、 設備參照標準

 參照美國ASTM D2275-14《固體電絕緣材料表面對局部放電（電暈）的耐壓性測試方法標準》

二、 技術參數

  (一)電暈發生裝置

    1、采用YDT-5/50型工頻無暈試驗變壓器, 電壓范圍：0～50KV

     2、跳閘后調壓器自動回零；

     3、零位合閘，具有自動升降電壓；

     4、進口漏電保護器，可靠保護人身安全；

     5、過流保護，門限等安全保護功能；

     6、電壓、電流顯示，測量精度±0.2%，擊穿電壓保持；

     7、試驗電極：電極采用傳統的針-板模式以模擬現場中的電暈放電。￠1.5的不銹鋼針電極作為上電極，曲率半徑是0.2mm，銅板電極是下電極，直徑是30mm。整個電極系統包含5組針-板電極，如圖3所示 （高壓油浸電容器）

8、電極間距: 100mm

     9、電極數量：5個

    10、針尖電極與試品之間距離可調 ，可調節距離為15mm

     8、高壓變壓器額定容量：5KVA；

     9、額定輸入/輸出電壓：200V/50KV；

     10、額定輸入/輸出電流：20A/0.04A；

     11、控制系統：采用西門子PLC控制

     11、升壓速度五檔可選：5V、50V、100V、500V、1000、2000V可任意設置；

     12、帶有漏電、過載、短路、擊穿、高壓保護功能；

     13、儀器部件：由電動接觸式調壓器、控制箱、保護電阻、電極箱組成；

     14、本設備可同時做電暈老化、電壓擊穿了以及耐壓測試試驗；

     15、電壓擊穿配有￠25、￠75不銹鋼電極、高溫測試試驗架一套

     16、電暈老化試驗配有針電極、銅板電極5組以及電暈老化試樣架一套
