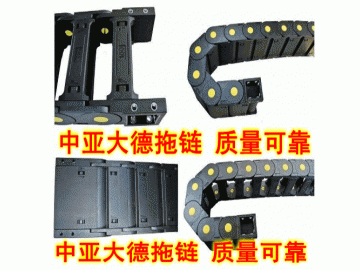

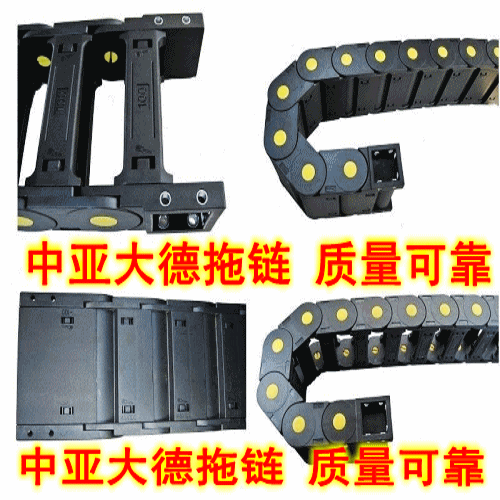

塑料拖鏈 工程塑料拖鏈 電纜拖鏈 穿線拖鏈 油管拖鏈 尼龍拖鏈

電纜拖鏈的材質為PA66，也叫做工程塑料拖鏈、塑膠拖鏈。相對于金屬拖鏈（鋼制拖鏈），電纜拖鏈具有耐化學腐蝕性好、重量輕、經濟性好的優點。

1、電纜拖鏈的型號標識方法：一般以拖鏈的結構形式與內腔的空間數據為標識方法。即以尼龍拖鏈的結構形式和內高×內寬為電纜拖鏈型號基礎，然后是彎曲半徑R，后是拖鏈長度L。

電纜拖鏈的結構形式分為橋式尼龍拖鏈、半封閉尼龍拖鏈、全封閉尼龍拖鏈。

橋式電纜拖鏈的結構標識KEM、半封閉電纜拖鏈的結構標識KBM、全封閉電纜拖鏈的結構標識KDM。

舉例說明電纜拖鏈型號標識規律：某條電纜拖鏈的技術數據如下，電纜拖鏈結構形式為橋式結構、內高25毫米、內寬38毫米、彎曲半徑50毫米、全長1200毫米。

該型電纜拖鏈的型號應該標識為KEM25×38R50×1200。

2、 電纜拖鏈內高內寬選擇技術：以大的一根電纜管線的外徑為依據，大電纜外徑×1.1倍，即為電纜拖鏈的內高；再以并排每條電纜管線的外徑總和加上管線之間不小于2毫米的間隙為尼龍拖鏈的內寬。

3、電纜拖鏈彎曲半徑選擇技術：電纜拖鏈的彎曲半徑應以所穿線纜的彎曲半徑為依據來選擇。如果不考慮線纜的彎曲半徑，而以實際使用環境為依據時，電纜拖鏈的彎曲半徑等于拖鏈安裝高度減去一個拖鏈外高，然后除以2。

備注：拖鏈安裝高度就是指拖鏈的安裝空間允許的高度；

4、 電纜拖鏈的長度計算方法：電纜拖鏈的長度等于行程的一半加上彎曲半徑乘以3.14。

5、電纜拖鏈常用術語及字母代號:L:長度；R：彎曲半徑；H：總高度；h：外高

拖鏈分類特點

　　拖鏈，一般應用在機床機械等的電纜、油管、氣管、水管、風管上，起牽引和保護作用。

　　拖鏈的使用早起源于德國，后來國內引用并創新結構。

　　現在的拖鏈已經廣泛使用在機床上，保護了電纜等也使機床整體看起來更美觀。

　　拖鏈，矩形金屬軟管，防護套，波紋管、包塑金屬軟管都屬于線纜防護產品，拖鏈分為鋼制拖鏈，塑料拖鏈。鋼制拖鏈由鋼鋁組合而成可以定做，塑料拖鏈又稱工程拖鏈，坦克鏈。

　　拖鏈根據使用環境和使用要求的不同分為橋式拖鏈，全封閉拖鏈，半封閉拖鏈三種。

　　塑料拖鏈的用途和特點

　　（1）適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護的作用。

　?。?/span>2）拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。

　?。?/span>3）拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。

[編輯本段]塑料拖鏈介紹

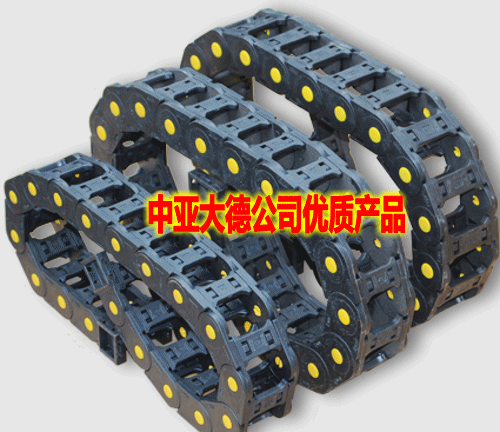

　　塑料拖鏈的結構

　?。?/span>1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。

　　（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。

　?。?/span>3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。

　?。?/span>4）另可提供分隔片，將鏈內空間按需要分隔開。

　　塑料拖鏈的基本參數

　　（1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。

　?。?/span>2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。

　　（3）運行速度和加速度（具體速度、加速度視運行情況而定）。

　?。?/span>4）運行壽命。

工程拖鏈介紹

　　工程拖鏈　拖鏈：外形美觀，重量輕，長度可任意自行調整。　拖鏈的用途和特點：

　　1、適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用。

　　2、拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。

　　3、拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

　　拖鏈的結構：

　　1、拖鏈外形似坦克鏈，由眾多單元鏈節組成，鏈節之間轉動自如。

　　2、相同系列的拖鏈內高、外高、節距相同，拖鏈內高、彎曲半徑R可有不同的選擇。

　　3、單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管等放入拖鏈內。

　　4。另可提供分隔片，將鏈內空間按需要分隔開。

鋼制拖鏈介紹

　　TL系鋼制拖鏈的主體是由鏈扳(鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。

　　拖鏈可適應大移動速度40米/分。

　　2．拖鏈在大移動速度時，噪聲聲壓級不大于68分貝。

　　3．拖鏈安全使用壽命不小于1 00萬次(往復)。
