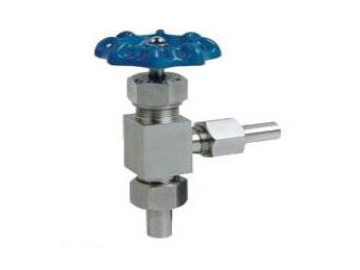

點擊圖片查看大圖J24W角式針型閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝針型閥時應使介質的流向與閥體上的箭頭方向一致。
角式針型閥主要零件材料：
|
零件名稱 Part name |
閥桿、閥蓋 Body 、Bonnet |
閥桿、閥瓣 Stem、Disc |
填料 Packing |
|
J24W-160P-DN3 |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
鉻鎳不銹鋼 Cr. Ni Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
|
J24W-320P-DN6 |
碳鋼 High grade carbon steel |
鉻，鎳不銹鋼 Cr. Ni Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
角式針型閥主要性能規范：
|
型號 Type |
公稱壓力PN Mpa |
試驗壓力PS(Mpa)_Test
pressure |
工作壓力(Mpa) Working
pressure |
工作溫度(OC) Working
temps. |
適用介質Applicable
medium |
||
|
殼體 Shell |
密封(液)Seal |
密封(氣)Seal |
|||||
|
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540OC |
液化石油氣水，酸，蒸汽，油品等 Petroleum gas
Water，As，Steam，Oil，etc. |
|
J24W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425 OC |
|
角式針型閥主要外形及連接尺寸：
|
型號 Type |
公稱直徑DN（mm） |
尺寸 Dimension |
重量Weight |
|||||
|
L1 |
Do |
H |
H1 |
D |
D1 |
|||
|
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
168 |
14 |
3 |
1.0 |
|
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
168 |
14 |
6 |
1.0 |
