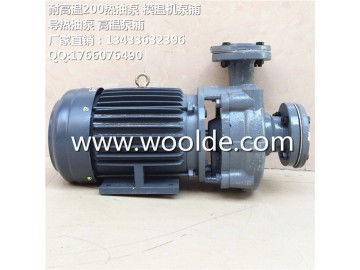

高溫循環泵 臺灣元欣泵浦 熱水循環泵YS-35F 導熱油泵
TECOTA MOTORI臺灣元欣YS-35F 120度熱水循環泵 200度熱油泵
耐高溫循環泵 模溫機泵浦 注塑機專用泵
YS-35F詳細參數
流量：424L/min
揚程：30m
功率：5.5KW
口徑：50mm
重量：104kg
廠家直銷，量大價格從優
銷售熱線:13433632396
聯系QQ：1766076490
注：本店所有電機、水泵凡超過三公斤以上的，默認發物流，需客戶自提（如有特殊要求需發快遞的需于本店客服聯系，運費另計）謝謝
高溫循環泵 臺灣元欣泵浦 熱水循環泵YS-35F 導熱油泵
TECOTA MOTORI
YS-35 導熱油管道泵, 大流量高溫介質來回移送的耐高溫控溫循環泵，主要用于輸送不含固體顆?；蚶w維的液體，熱水使用溫度≤120℃,≤180℃，熱油使用溫度≤200℃, ≤250℃。
高溫循環泵 臺灣元欣泵浦 熱水循環泵YS-35F 導熱油泵
YS-35導熱油管道泵特點：
1.運行平穩，泵同軸度高，葉輪良好的動靜平衡，保證運行平穩，振動小
2.節省空間，電機和泵同軸，限度地縮小了泵的占地面積和占用空間，節省建設
3.密封可高，可靠的機械密封結構，保證了介質輸送泄漏量少
4.泵內除機械密封摩擦副外無任何金屬性摩擦，性能保持長期穩定
YS-35導熱油管道泵用途例
1.超高溫模溫機，油加熱器，橡膠機械模溫機等高溫溫控設備的配套設備
2.熱水型臥式熱水泵，適用于能源、冶金、浴室、賓館等鍋爐熱水增壓輸送
3.各種成套溫控設備中的大流量增壓泵
4.熱油、燃料等高溫熱媒的輸送
高溫循環泵 臺灣元欣泵浦 熱水循環泵YS-35F 導熱油泵
YS-35導熱油管道泵泵材質：
泵體：鑄鐵 電機軸材質：不銹鋼 葉輪：黃銅
機械密封：碳化硅，石墨，氟橡膠 電機：絕緣等級F允許溫度155℃，IP防護等級54
YS-35導熱油管道泵使用條件/Conditions of use
·一般液體：-5℃～+50℃ ·General liquid：-5℃～＋50℃
·高溫熱水：+50℃～＋180℃ ·Thermal conductivity water：+50℃～＋180℃
·高溫熟導油：+50℃～＋250℃ ·Thermal conductivity oil：+50℃～＋250℃
·工作環境溫度：+40℃ ·The maximum working temperature：+40℃
高溫循環泵 臺灣元欣泵浦 熱水循環泵YS-35F 導熱油泵
導熱油管道泵安裝尺寸圖/Installation Sketch
導熱油管道泵特性曲線圖/Characteristic Graph
導熱油管道泵測試基礎
上述性能曲線對應于水在20℃時以正常速度運輸。揚程和流量的誤差是±10%，性能誤差+10%。
泵的性能取決于輸送流體的比重及密度的不同而產生變化。
應用范圍
·高溫循環系統 ·家庭用水
·工業增壓 ·一般不含顆粒或纖維之液體...
使用條件
·使用一般液體常溫：－５℃～＋５０℃
·使用高溫熱水：＋５０℃～＋１２０℃
·使用高溫熱傳導油：＋１２０℃～＋２５０℃
·工作環境溫度：＋４０℃
·工作壓力：５bar
高溫循環泵 臺灣元欣泵浦 熱水循環泵YS-35F 導熱油泵
TECOTA MOTORI
YS-35渦流高溫循環泵【詳細說明】應用范圍/Scope of application
·高溫循環系統 ·High temperature circulatory
·工業增壓 ·Industrial supercharger circulatory
·一般循環用水 ·General waterre circulatory
·一般不含顆?；蚶w維之液體 ·General non-particles or fibrous liquid
使用條件/Conditions of use
·一般液體：-5℃～＋50℃ ·General liquid：-5℃～＋50℃
·高溫熱水：+50℃～＋180℃ · Hot water：+50℃～＋180℃
·高溫熟導油：+50℃～＋200℃· Thermal conductivity oil：+50℃～＋200℃
·工作環境溫度：+40℃ ·The maximum working temperature：+40℃
高溫循環泵 臺灣元欣泵浦 熱水循環泵YS-35F 導熱油泵
性能范圍/Performance scope
|
口徑 Diameter |
型號 Madel |
電機(kw/hp) Motor |
揚程 Capacity |
流量(L/min) Total head |
泵浦自重 Pump Weight |
|
25 |
YS-35A TYS-35A
|
0.37 / 1/2 |
20 21 |
98 115 |
16 18 |
|
25 |
YS-35B TYS-35B
|
0.75/1
|
22 23
|
165 147
|
18 21
|
|
25 |
YS-35C TYS-35C
|
1.5/2 |
24 25 |
235 204 |
25 31 |
|
25 |
YS-35D |
2.2/3
|
26
|
315
|
31.5
|
|
50 |
YS-35E低 YS-35E高
|
3.7/5 |
28 38 |
385 367 |
60 73 |
|
50 |
YS-35F低 YS-35F高
|
5.5/7.5
|
30 40
|
424 396
|
104 95
|
|
50 |
YS-35H低 YS-35H高
|
11/15
|
36 48
|
634 592
|
157 148
|
性能曲線圖/Performance curve
高溫循環泵 臺灣元欣泵浦 熱水循環泵YS-35F 導熱油泵
|
型號 Madal |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
YS-35A TYS-35A YS-35B TYS-35B YS-35C TYS-35C
|
345 355 360 370 397 415 |
90 90 100 100 100 100 |
205 195 205 195 220 245 |
120 110 120 110 128 140 |
50 55 50 55 58 75 |
195 215 195 215 220 270 |
112 112 125 125 140 140 |
65 75 65 75 70 85 |
78 78 78 78 95 135 |
98 108 98 108 120 230 |
175 185 175 185 190 210 |
|
YS-35D
|
410
|
125
|
225
|
130
|
60
|
235
|
140
|
70
|
95
|
120
|
190
|
|
YS-35E低 YS-35E高 YS-35F低 YS-35F高 YS-35G低 YS-35G高 YS-35H低 YS-35H高
|
490 550 590 600 585 580 715 710 |
140 140 140 140 140 140 210 210 |
245 330 340 370 320 330 330 320 |
135 200 170 225 200 180 180 200 |
75 100 100 100 100 100 95 100 |
285 320 375 350 310 320 415 415 |
190 190 213 213 216 216 254 254 |
85 130 120 130 125 125 125 125 |
117 117 140 120 120 140 136 120 |
155 120 190 155 155 180 185 155 |
237 297 310 305 315 320 325 320 |
高溫循環泵 臺灣元欣泵浦 熱水循環泵YS-35F 導熱油泵
