電動機作為拖動系統中的重要組成部分在國民經濟中占有重要的地位，它的使用幾乎滲透到了各領域各行業，是工業、農業、國防建設及人民生活正常進行的重要保證，因而確保MOTOR的正常運行就顯得十分重要，而在使用中造成電機燒廢甚至引發重大安全事故的事件屢見不鮮，因而停工停產所造成的損失更是一個無法估量的巨大數目。因此做好電動機的保護具有節能顯著、提高生產效率和經濟效益及保證安全生產的重大意義。

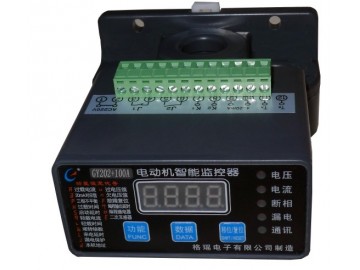

新一代智能化的GY202系列產品除了要實現常規的低壓電動機保護監控功能外，還要具有4-20毫安電流變送輸出、通過現場總線，集成工業用MODBUS-RTU通訊協議，通過和智能化的MOTOR控制中心通信，實現對電動機回路的遠程監控，故障告警、事故報告等功能。把智能電動機保護控制系統作為變電站綜合自動化或者電力監控的子系統，全面提高企業供電系統的可靠性和安全性。系統功能嚴格遵循工業、電力系統行業標準，編碼遵守公認的開放性標準，方便系統的維護、擴充和升級，可實現與其他系統的無縫連接?？墒蛊髽I(yè)對海量的低壓電動機的自動化管理水平得到提升。
1. 適用范圍：
適用于額定電壓低于AC690V、額定電流至800A、額定頻率為50Hz的電動機。實現對電動機的遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。通過現場總線，集成工業用MODBUS-RTU通訊協議，通過和智能化的MOTOR控制中心通信，實現對電動機回路的遠程監控。
產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接導軌安裝使用，提高了控制回路的可靠性和自動化水平。
采用模塊一體化的產品結構形式，包括主體（保護控制功能模塊）、互感器檢測模塊、（遠程）顯示模塊。適用于煤礦、化工、水泥、石化、冶煉、電力、船舶、以及民用建筑等領域三相電動機和電力設備系統。
采用模塊一體化的產品結構形式，包括主體（保護控制功能模塊）、互感器檢測模塊、（遠程）顯示模塊。適用于煤礦、化工、水泥、石化、冶煉、電力、船舶、以及民用建筑等領域三相電動機和電力設備系統。
2.主要特點：
? 本保護器系統采用寬溫、低功耗工業級芯片，更適合于工業現場使用。
? 軟件、硬件及電磁兼容性三個方面協同設計，產品具有很強的抗干擾能力和很高的可靠性，特別適合于工業現場使用。
? 軟件設置范圍廣大，用戶可直接查看一次回路的電力參數，使得采樣數據更直觀LED顯示器。
? 采用交流同步采樣和先進的數字信號處理算法，實現了實時數據處理和高精密性，有著卓越的可靠性，具有響應速度快、測量準確、精度高，事件記錄等優點。
? 保護器具有自學習過程，能自動檢測電機起動和運行過程與時間，生成保護曲線，優化保護參數等。
? 事件記錄功能：當保護動作值，記錄保護類型、采樣電流等參數，形成事件追憶數據，在失電情況下可長久保存，便于事后分析查詢，掉電后無需重設保護參數。
? 采用模塊化設計結構，產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接導軌或者鏍絲安裝使用，提高了控制線路的可靠性和自動化水平。
? 結構緊湊、華麗、精湛優美的外觀和卓越的設計體現了高雅、精致、緊湊的產品。
? 完善的事故記錄及自檢功能，友好的人機界面,所有測量值和參數、保護信息等由面板顯示器實時顯示。
? 創造性的融入了電能質量、事故預警、事故報告等功能。
? 完善的電氣量采集，電動機三相電流、相電壓值采集電壓、頻率、發熱狀態等物理量。優化測量精度，測量精度誤差小于5%。
? 完成智能電動機保護的智能組網，實現智能化運營監控管理?？墒褂脩魧Ａ康牡蛪弘妱訖C的自動化管理水平得到提升。
? 在現有的電動機保護器上修改，主要對采集模塊進行升級，具有4-20毫安輸出和RS485通信功能（需選型時指訂）可設、可關。
? 在現有的保護功能基礎上完善保護功能，保護功能的集成大化。
? 完善的保護控制根據用戶要求自行編程繼電器輸出功能。
3. 模塊設計：根據各個功能模塊進行模組合并，構成智能化電動機保護器，為了試用方便安裝簡 單、設置簡化、保護功能齊全、顯示直觀清晰。
4. 按鍵設計：
三個菜單按鈕：
◎ ◎ ◎
功能鍵 數據鍵 移位/復位鍵
功能鍵 數據鍵 移位/復位鍵
電動機保護器停機狀態時可設置參數，運行狀態時，按可查詢相應的設置項目及參數，停機后可使用數據鍵或移位鍵查詢故障記錄和運行時間。
5. 保護原理：
●過載保護 ●欠載保護 ●堵轉保護 ●阻塞保護 ●過熱保護
●短路保護 ●欠壓保護 ●過壓保護 ●欠功率保護 ●起動超時保護
●斷相保護 ●不平衡保護 ●接地保護 ●漏電保護 ●外部故障保護
●短路保護 ●欠壓保護 ●過壓保護 ●欠功率保護 ●起動超時保護
●斷相保護 ●不平衡保護 ●接地保護 ●漏電保護 ●外部故障保護
6. 控制功能
2 遠方和就地控制功能
2 可編程輸出功能
2 電機的工作/備用狀態設置
2 電壓恢復自或手動功能
7. 監測功能
2 可就地顯示電壓、電流、工作狀態等物理量
2 可通過智能4~20mA輸出接口監測本回路電流
2 可監視接觸器控制回路的接線完好性
8. 通訊功能
可通過RS485通訊接口，根據MODBUS-RTU通訊協議實現系統組網 ，實現四遙功能，遠方調（修改）定值，自動化系統軟件對時等。
9. 智能組網
通過智能化自動化組態監控軟件，可完成數據采集功能、系統運行實時監測功能、事故預警、事故報警和監控功能、電能質量分析功能、事故記錄與分析功能、統計分析、報表、打印功能、遙測、遙信、遙控、遙調四遙運動功能、系統自診斷等其他功能。其他各種智能設備監控功能。
