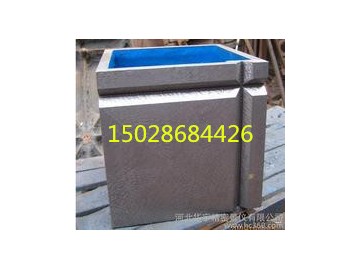

點擊圖片查看大圖http://www.8380255.com/ztfangxft/zt23fz.html鑄鐵方箱
鑄鐵方箱主要用于零部件平行度、垂直度的檢驗和劃線時支撐工件，一般為邊長相同的正方體或長方體，可根據用戶要求制作各種規格和等高方箱及長方筒。
產品詳細
鑄鐵方箱主要用于零部件平行度、垂直度的檢驗和劃線時支撐工件，一般為邊長相同的正方體或長方體，可根據用戶要求制作各種規格和等高方箱及長方筒。
鑄鐵方箱：按JB/T3411.56-99標準制造，材料HT200。
1.用途：方箱主要用于零部件的平行度、垂直度等的檢驗和劃線。方箱是用鑄鐵制成的6個工作面的空腔正方體，其中一個工作面上有V型槽。方箱檢定的環境條件：常溫、常濕。
2.要求：方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。
3.精度：對于刮研制方箱除檢定平面度外，還要用涂色法檢定接觸斑點。在邊長為25mm任意正方形內斑點數為：1級、2級不少于25點；3級不少于20點。
4.鑄鐵方箱檢定方法：對于邊長為300mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口尺放在量塊工作面上，為該受檢面平面的平面度。
5.規格：
|
鑄鐵方箱規格 |
工作面的平面度 |
工作面的垂直度、平行度及V型槽對底面和側面的平行度 |
||||
|
精度等級 |
||||||
|
0級 |
1級 |
2級 |
0級 |
1級 |
2級 |
|
|
100*100*100 |
3.5 |
7 |
15 |
7 |
15 |
30 |
|
150*150*150 |
4 |
9 |
17 |
8 |
18 |
35 |
|
200*200*200 |
4.5 |
10 |
20 |
9 |
20 |
40 |
|
250*250*250 |
5 |
11 |
22 |
10 |
22 |
45 |
|
300*300*300 |
|
12 |
25 |
|
25 |
50 |
|
400*400*400 |
|
15 |
30 |
|
30 |
60 |
|
500*500*500 |
|
|
35 |
|
|
|
