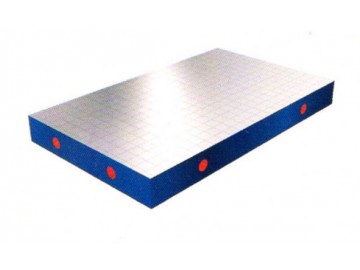

點擊圖片查看大圖http://www.8380255.com/cyzhutpb/zt4pb.html檢驗平板
檢驗平板用途：適用于各種檢驗工作，精密測量用的基準平面；用于機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是不可缺少的基本工具。
產品詳細
檢驗鑄鐵平板用途：適用于各種檢驗工作，精密測量用的基準平面；用于機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是不可缺少的基本工具。
檢驗平板精度：按國家標準計量檢定規程執行，分別為00，0，1，2，3級五個級別。
檢驗平板應采用細密的灰口鑄鐵或合金鑄鐵等材料制造，其工作面硬度應為170~220HB。
檢驗平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra大允許值為5μm。
檢驗平板規格（長×寬)：200mm×200mm-3000mm×6000mm
檢驗平板的詳細技術參數：
|
規格（長×寬）mm |
精度等級 |
|
|
|
|
0 |
1 |
2 |
3 |
|
|
平面度公差(μm) |
|
|
|
|
|
200×200 |
5 |
10 |
20.5 |
|
|
200×300 |
5.5 |
11 |
22 |
|
|
300×300 |
5.5 |
11 |
22 |
|
|
300×400 |
6 |
12 |
24 |
|
|
400×400 |
6.5 |
12.5 |
25 |
|
|
400×500 |
6.5 |
13 |
26 |
66 |
|
500×500 |
6.8 |
14 |
28 |
68 |
|
400×600 |
7 |
14 |
27.5 |
70 |
|
500×600 |
7 |
14.2 |
28.5 |
71 |
|
500×800 |
8 |
15.5 |
31 |
78 |
|
600×800 |
8 |
16 |
32 |
80 |
|
1000×750 |
9 |
18 |
36 |
90 |
|
1000×1000 |
10 |
20 |
40 |
97 |
|
1000×1200 |
10 |
20.5 |
41 |
103 |
|
1000×1500 |
11 |
22 |
45 |
112 |
|
1000×2000 |
|
26 |
52 |
130 |
|
1500×2000 |
|
28 |
56 |
140 |
|
2000×2000 |
|
31 |
61 |
153 |
|
2000×2500 |
|
34 |
67 |
168 |
|
1500×3000 |
|
35 |
70 |
174 |
|
2000×3000 |
|
37 |
74 |
184 |
|
2000×4000 |
|
44 |
88 |
219 |
