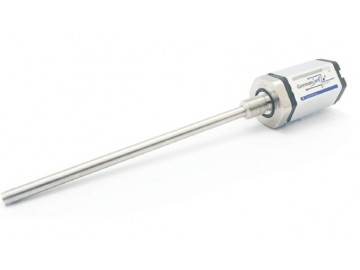

點擊圖片查看大圖德敏哲19系列H型磁致伸縮位移傳感器:
19系列為新開發的數碼智能型磁懸浮位移傳感器，是采用非接觸式磁懸浮測量技術，此技術能提供高速、高精準、直接和值的位移輸出，非接觸式設計不但方便安裝，而且能消除所有工作磨損所帶來的的誤差。
19系列特別針對苛刻環境應用設計，如煉油，化工，發電，制藥等。除了基本的模擬量電壓和電流信號輸出外，還提供更為豐富的通信接口，其中包括數字量的SSI，Start/Stop、現場總線的CANbus和profibus-DP等。
H型適用于內置油缸安裝，耐壓外管與六角法蘭為不銹鋼，可以直接安裝進液壓缸里，電子部分與耐壓外管為模塊組裝設計，即兩者可完全分離，現場更換出電子部分非常簡單，完全不用先撤液壓。此設計減少重置液壓缸時間，大大提高生產效率。
|
技術參數： |
|
|
有效行程 |
0-2500mm（接受定制） |
|
可調范圍?? |
當使用雙碰鐵時，磁鐵之間距離少為76mm |
|
輸出信號? |
電壓輸出，電纜輸出，SSI同步串連輸出，CAN bus數字輸出，Profi bus-DP數字輸出，DeviceNet數字輸出 |
|
測量數 |
直線位移 |
|
分辨率 |
16位D/A，0.0015%（小1um) |
|
重復精度 |
<±0.001%fs(小±2.5um) |
|
非線性度 |
<±0.01%fs（小±40μm） |
|
更新時間 |
?0.5ms? 1200以內/1.0ms? 2400mm以內/2.0ms 4800mm以內/5.0ms 7600mm以內 |
|
SSI數據格式 |
二進制或格雷碼 |
|
數據長度 |
8-32位 |
|
數據速度 |
線長：<3<50<100<200<400m? 速率：1000<400<300<200<100kbd |
|
CANbus數據格式 |
CIA標準DS-301V3.0，CANbasic:CAN2.0A |
|
Profibus-pp數據格式 |
EN-50170 |
|
界面 |
Profibus-pp系統，IS074498 |
|
DeviceNet數據格式 |
DeviceNet2.版本 |
|
界面 |
CAN總繞系統協議；IS011898 |
|
供應電源 |
+24Vdc(20.4-28.8Vdc |
|
輸入保護 |
極性保護至-30Vdc，過壓保護至36Vdc |
|
用電量 |
100mA(量程而定） |
|
絕緣強度 |
500Vdc（DC地端對機器地端） |
|
接頭選型 |
6針D60公接口 |
|
工作溫度 |
-40至75℃,濕度90%，不能結露 |
|
防護級數 |
IP67（當正確連接上插頭時） |
|
振蕩指標 |
15g/10-2000Hz/IEC標準68-2-6 |
|
沖擊指標 |
100g（單一沖擊）/IEC標準68-2-27（耐久性） |
|
EMC測試 |
放射EN61000-6-3，抗擾EN61000-6-2，EN61000-4-2/3/4/6 |
注：網上標示的價格均為電子尺的價格（不含稅），其它行程電子尺是每一個規格一個價格，量大者可再議。
