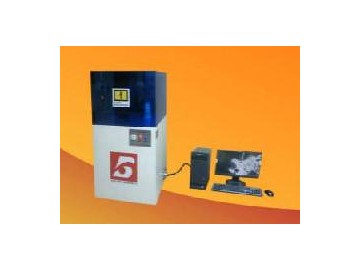

50kv電壓擊穿試驗機（BDJC-50KV）

一、50kv電壓擊穿試驗機描述：

符合GB/T1695-2005硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗GB/T 1408-2006 絕緣材料電氣強度試驗方法 GB/T3333 電覽紙工頻電壓擊穿試驗方法 HG/T 3330絕緣漆漆膜擊穿強度測定法 GB12656 電容器紙工頻電壓擊穿試驗方法及ASTM D149 標準要求.主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質在工頻電壓或直流電壓下?lián)舸姸群湍碗妷簳r間的測試。

二、50kv電壓擊穿試驗機軟件特點：

1、試驗軟件是我公司新研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。
2、采用計算機控制通過人機對話方式，完成對絕緣介質工頻電壓擊穿，工頻耐壓試驗。
3、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；
4、可對試驗數據進行編輯修改，靈活適用；
5、試驗條件及測試結果等數據可自動存儲；
6、試驗報告格式靈活可變，適用于不同用戶的不同需求；
7、可對一組試驗中曲線數據的有效與否進行人為選定；
8、試驗結果數據可導入EXECL,WORD文檔編輯；
9、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；
10、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；
11、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

三、50kv電壓擊穿試驗機注意事項：
本儀器為高壓試驗設備，使用時必須注意以下幾點
1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。
2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。
3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。
4、設備安放要平穩，安放的地面要堅固。好是水泥地面以免產生共振。
5、該設備在使用中外殼要接保護地線，既設備外殼接大地,以保護操作人員和設備運行的安全。
6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。
7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。
8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。
9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。
10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。
11、搬動設備時,要切斷設備電源,既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45°角以上。
12、不要在設備運行時插拔設備的電源插頭。

四、50kv電壓擊穿試驗機技術要求：
1、設備輸入電壓： 交流 50KV (普通試驗室電源均可兼容)
2、試驗電壓方式： 交流 0--50 KV ;
                  直流 0--50 KV
3、電器容量：10KVA
4、試驗方法：0-50KV全量程可調(采用高精度電壓采樣器件，取消了同類廠家由于電壓采樣精度不夠必須采用高壓分級的方式)
5、擊穿及耐壓試驗升壓速率：
0.1 KV/S
0.2 KV/S
0.5 KV/S
1.5 KV/S
  2 KV/S
2.5 KV/S
3.0 KV/S   (此項滿足新標準里面極快速升壓試驗要求)  (此項滿足新標準里面極快速升壓試驗要求)
注：本產品采用先進的直流伺服電機加載減速機構，保證了新標準里面關于極慢速試驗和極快速試驗的新要求，（一般為皮帶輪機構，誤差較大）保證用戶可以自由選擇升壓速率，是目前同類產品中滿足國標對于升壓速率要求的測試設備。
6、試驗方式：
           直流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗
           交流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗
注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。
7、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1S內切斷電源。
8、漏電電流選擇：1—100 mA可由計算機軟件自由進行設定。
9、本儀器采用先進的無觸點原件勻速調壓方式，淘汰同類產品中機械傳動升壓方式。
10、支持短時間內短路試驗要求。(其它同類產品無此功能)
11、一次試驗可以同時做5個試樣。(同類產品一次試驗只能做一個試樣)
12、電壓測量誤差： ≤ 1.5％
13、試驗電壓連續可調：0-100 KV
14、耐壓時間設定：0-6小時(可通過軟件連續設定)
15、九級安全防護措施：
(1) 超壓保護
(2)試驗過流保護
(3)試驗短路保護
(4)安全門開啟保護
(5)軟件誤操作保護
(6)零電壓復位保護
(7)試驗結束放電保護
(8)獨立保護接地
(9)試驗完成后電磁放電

五、50kv電壓擊穿試驗機試驗方式：
1、絕緣試樣空氣中擊穿或耐壓試驗
2、絕緣試樣浸油中擊穿或耐壓試驗
3、絕緣試樣空氣中階梯擊穿或耐壓試驗
4、絕緣試樣浸油中階梯擊穿或耐壓試驗
注：根據用戶要求，可定制其他試驗方式

六、50kv電壓擊穿試驗機試驗軟件：
1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。
2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。
3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。
4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。
5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

七、50kv電壓擊穿試驗機試驗界面：

1、試驗主界面截圖

2、參數設置界面截圖：

3、打印預覽界面截圖：
