點擊圖片查看大圖性能特點：

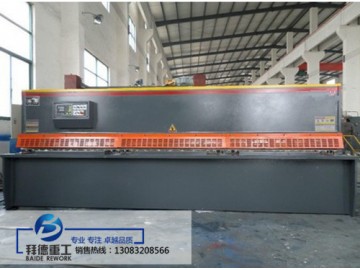

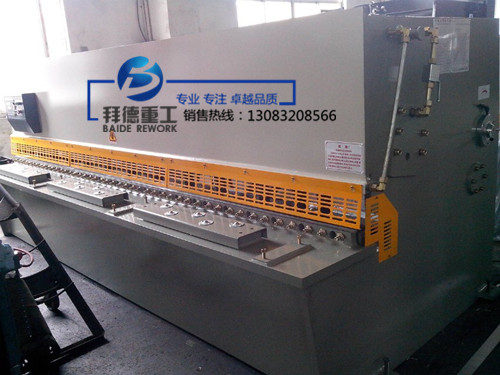

QC12K系列數控液壓擺式剪板機采用鋼板焊接結構，焊后退火處理，機身采用整體鋼板焊接結構，具有良好的強度、剛度及抗振性，采用德國技術進行內應力消除，經計算機輔助優化設計， 整體框架采用打砂方式除銹,并噴有防銹漆。
一、性能特點
1. 矩形下刀片，可使用四個刃口剪切，延長了刀片的使用壽命。
2. 工作臺面上設有輔助刀座,便于刀片作微量調節。
3. 工作臺面上裝有送料滾球，操作輕便。
4. 刀片間隙調整采用無極調整機構，適應不同板厚及材質的剪切需要。
5.調整剪切行程、既可提高加工效率，又可實現分段剪切功能。
6.剪切次數自動計數，減少了繁瑣的清點工作。
二、液壓系統
1.先進的集成式液壓系統，減少了管路安裝，保證了機床運行中高度的可靠性和安全性。
2.壓料機構：出安裝在機架前面支承板上的若干個壓料油缸進油后，壓料頭在克服拉力彈簧的拉力后下壓，壓緊板料。在剪切完成后，借助于拉力彈簧的拉力而復位。壓料力的大小隨被剪切板厚度的增加而增大。
后擋料的調節由伺服電動機驅動,經齒輪減速后由滾珠絲桿傳動。
三、主要零件配套廠家
1.液壓系統 上海華順
2.密封元件 臺灣鼎基
3.電器元件 施耐德（歐姆龍）
4.伺服電機 日本安川
5.滾珠絲桿 臺灣
6.伺服電機 日本安川

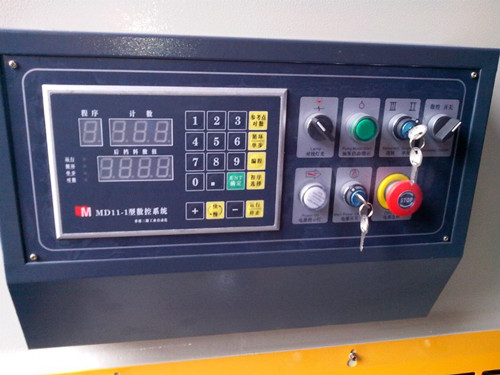

數控系統采用南京誒斯頓E20數控系統。東方三源公司MD11-1數控系統，荷蘭進口DELEM公司數控系統
一、主要技術參數
|
1 |
可剪板材 厚度X寬度 |
20x2500 mm |
|
2 |
剪切角 |
2.5o |
|
3 |
行程次數 |
7次/分 |
|
4 |
后擋料調節范圍 |
20～800mm |
|
5 |
油泵公稱排量 |
63ml/r |
|
6 |
主電機功率 |
30Kw |
|
7 |
機器重量 |
17000Kg |
|
8 |
外形尺寸 |
3440X2088X2570 |
二、機器主要性能特點
|
1、機器為全鋼焊接機構，液壓上傳動，回火消除應力，機器強度高、剛性好。 |
|
2、后擋料尺寸由數控系統（見剪板機數控系列可選）控制，高精度。 |
|
3、剪切次數由電腦自動控制，避免工件浪費。 |
|
4、剪切行程由數顯時間繼電器無級調節,大大的提高工作效率。 |
|
5、上下刀片刃口間隙由手輪調整，指示牌指示，調節輕便快捷。 |
|
6、采用防護柵與電器箱聯鎖安全保護裝置，保證了人身安全。 |
|
7、采用臺灣先進的集成式液壓系統，氮氣回程，可靠性好。 |
|
8．高品質光亮油管及卡套式接頭解決了油管、接頭的漏油及滲油問題。 |
|
9、設有燈光對線裝置，使剪切準確方便。 |
三、基本配置
液壓系統：
|
主密封圈 |
日本NOK、美國奧賽羅 |
|
液壓閥 |
臺灣KINGYS |
|
油缸、回程缸： |
天成液壓，采用液壓工藝。活塞桿表面淬火后精磨，表面鍍鎳。 |
|
充氣工具： |
浙江奉化 |
|
卡套接頭： |
無錫流體 |
電氣系統：
|
數控系統： |
見剪板機數控系統（荷蘭DELEM、瑞士CYBELEC、臺灣臺達、南京ESTUN) |
|
主電器： |
施耐德 |
|
變頻器： |
臺灣臺達、南京ESTUN、韓國LS(LG) |
|
光電式編碼器： |
日本 |
|
PLC: |
臺灣臺達 |
|
主電機： |
丹徒丹鵬 |
其他：
|
滾珠絲杠 |
臺灣ABBA |
|
床身鋼板 |
首鋼、唐鋼 |
|
上下刀片 |
上海機械刀片 |
