產品使用范圍
QJB-W1.5型系列污泥回流泵是在潛水?dāng)嚢铏C(jī)生產技術基礎上開發出的新型產品，該泵為二級污水處理廠混合液回流、反銷化脫氨除氨的專用設備，并可用于地面給排水時抽凈化水；灌溉和控制水道系統；廢水處理過程中再循環或泥漿抽吸回路中需要微揚程、大流量場所。

產品使用條件

1.連續運行時，介質溫度不高于40℃

2.介質PH值為5-9。

3.大潛沒深度1 0m

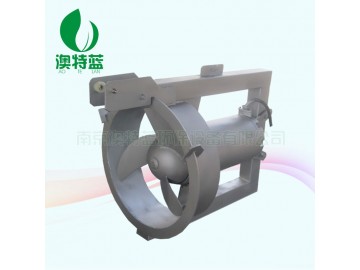

QJB-W1.5污泥回流泵結構介紹

專門設計的裝置部件和設備備件使污泥回流泵達到較強性能。

1.電纜：電纜采用特制水密電纜；

2.接線盒：接線盒是全封閉的，與周圍液體和定子箱是隔離的；

3.電機：50Hz鼠籠式3相潛水異步電動機，F(xiàn)級絕緣，防護等級IP68。電機由周圍介質冷卻；

4.軸：電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗；

5.密封：靜密封為0型密封圈。軸密封為機械密封，將油室與周圍介質隔離；

6.軸承：采用進口軸承，設計使用壽命可達1000小時以上；

7.油室：油用于潤滑和冷卻機械密封摩擦，并隔離滲透液；

8.葉輪：葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式，高效、無阻運轉，且具有自清功能

9.進口錐管：進口錐管的目的是為了形成流動狀態；

10.排出接頭：排出接頭用于將進口錐管固定在出水管上；

11.引導裝置：引導裝置由兩根管子(導管)和上方導管夾具所組成。

產品特點

1.按微揚程大流量專門設計，效率高；

2.抗堵塞、纏繞，使用可靠；

3.采用密封材料，可以安全連續運行1000小時以上；

4.結構緊湊，安裝維修方便；

5.主機采用；中壓成形結構，體積小，精度高，耐腐蝕無噪音；

6.內設漏電漏水及電機過載保護(報警)裝置，確保產品安全與可靠。

不銹鋼污泥回流泵廠家QJB-W1.5性能參數

性能曲線

產品安裝
1.正確安裝使用是該泵長久、正常運轉的基本保證，特別提醒用戶不可大意。
2.回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升泵進行檢查，方便快捷。
3.本設備除穿墻需預埋外，導桿、起吊桿打膨脹螺栓與池體連接，不需預埋件。

4.預埋件和拍門由用戶采購安裝，用戶定購時應該注意。

安裝尺寸表

安裝示意圖
