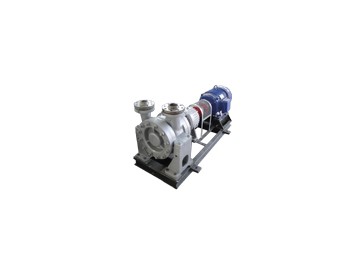

AY型油泵概述：

AY型系列離心油泵可用在石油精致、石油化工和化學工業及其它輸送不含固體顆粒的石油、液化石油氣等介質。

AY型油泵參數范圍：

流量Q  6.25～500m3/h

揚程H  60～300m

AY型油泵型號說明：

例：250AYS80

250－吸入口直徑

A－參照美國石油學會API1610《一般煉廠用離心泵》標準改造

Y－離心油泵

S－葉輪為雙吸

80－單級揚程

例：65AY100×2B

65－吸入口直徑

A－參照美國石油學會API1610《一般煉廠用離心泵》標準改造

Y－離心油泵

100－單級揚程

2－級數

B－葉輪切割次數

AY型油泵結構型式：

AY型油泵分為六種結構形式：?jiǎn)渭?jí)單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級雙吸兩支承式、兩級單吸兩支承式。

該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的吸入口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便，不必拆卸吸入或排除管路、采用了彈性柱銷加長聯軸器（也可配彈性膜片聯軸器）就能很容易的拆出葉輪，軸承、軸封等零部件。
