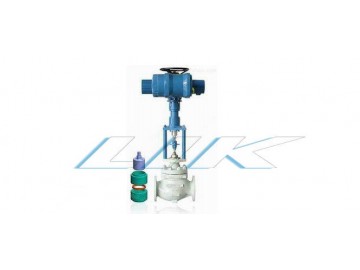

點擊圖片查看大圖進口電動蒸汽調節閥－結構特點:
1．ZDLM電子式電動套筒調節閥是自動化控制系統中儀表的執行單元,以AC220V電源電壓作動力,接受來自DCS,PLC系統或調節儀表,操作器等輸入的(4-20mA,0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,采有機電一體化結構,具有機內伺服操作和開度信號位置反饋,位置指示,手動操作等功能,功能強,性能可靠,連線簡單,調節精度高,以直行程輸出的推力改變閥門開度位移,達到對流體介質的工藝參數精確調節控制
2．ZDLM電子式電動套筒調節閥按作用模式可分；
正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》
反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》
3．ZDLM電子式電動套筒調節閥為直通套筒鑄造球形閥,采用了平衡型閥芯,不平衡力小,操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合.
4．直通低流阻套筒閥閥芯采用了壓力平衡籠式閥芯結構,閥芯為圓柱型,經過精密加工開出一定特性的窗孔,由套筒的內圓導向和頂導向,因而閥桿上不平衡力很小,操作穩定,性能好,是一種力平衡型的調節閥.適用于閥前后兩端壓差較高的場合,由于閥芯有套筒的側面導向,受渦流沖擊所產生的振動被減弱,故具有噪音低,空化閃蒸作用小,使用壽命長等優點.但閥座泄漏率較單座閥稍大.
5．通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值:等百分比(對數)性,直線性.
本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.
有標準型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-100~+500℃；按溫度高低配用不同閥蓋可分常溫型,高溫型和低溫型.
進口電動蒸汽調節閥－執行機構主要技術參數：
| 型號 | 輸出推力N | 速度mm/s | 大行程 | 型號 | 輸出推力N | 速度mm/s | 大行程(mm |
|
381LSA-08 381LXA-08 |
800 800 |
4.2 4.2 |
30 | PSL201 | 1000 | 0.4/1.2 | 50 |
|
381LSA-20 381LXA-20 |
2000 2000 |
2.1 2.1 |
30 | PSL202 | 2000 | 0.4/1.2 | 50 |
|
381LSB-30 381LXB-30 |
3000 3000 |
3.5 3.5 |
60 | PSL204 | 4500 | 0.4/1.2 | 50 |
|
381LSB-50 381LXB-50 |
5000 5000 |
1.7 1.7 |
60 | PSL208 | 8000 | 1.0 | 50 |
| 381LSC-65 | 6500 | 2.8 | 100 | PSL210 | 10000 | 1.0 | 50 |
| 381LSC-99 | 10000 | 2.0 | 100 | PSL312 | 12000 | 1.0 | 65 |
| 381LSC-160 | 16000 | 1.0 | 100 | PSL325 | 25000 | 1.0 | 100 |
| (信號線用屏蔽線) 防護等級:相當IP55 隔爆標志:ExdⅡBT4 帶手柄 | (信號線用屏蔽線) 防護等級:IP65 帶手輪 | ||||||
? ? ? ? ? ? ? ? ? ? ?進口電動蒸汽調節閥－性能指標:
| 項目 | 指標值 | ||
| 基本誤差％ | 381L ±2.5； PSL±1.0 | ||
| 回差％ | 381L ±2.0； PSL±1.0 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點 | ±2.5 |
| 終點 | ±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 可調范圍 | 50:1 | ||
| 額定行程偏差％ | 2.5 | ||
? ? ? ? ? ? ?進口電動蒸汽調節閥－允許壓差:?MPa(同一格內上行為雙密封型允許壓差,下行為單密封型允許壓差)
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 執行機構 | 允許壓差△P(MPa) | ||||||||||||
| 配PSL | PSL202 |
6.4 3.14 |
6.4 1.92 |
6.4 1.23 |
5.1 0.78 |
? | ? | ? | ? | ? | ? | ? | ? |
| PSL204 | ? | 4.31 | 2.76 | 1.76 |
6.4 1.04 |
6.4 0.69 |
5.62 0.44 |
? | ? | ? | ? | ? | |
| PSL208 | ? | ? | ? | ? | 1.86 | 1.23 | 0.78 |
6.4 0.50 |
5.31 0.35 |
3.97 0.20 |
? | ? | |
| PSL320 | ? | ? | ? | ? | ? | ? | ? | 1.26 | 0.87 | 0.49 |
6.4 0.32 |
4.14 0.22 |
|
| 配361L | 381LSA-20 |
6.4 3.14 |
6.4 1.92 |
6.4 1.23 |
6.4 0.78 |
? | ? | ? | ? | ? | ? | ? | ? |
| 381LSB-50 | ? | ? | ? | ? |
6.4 1.16 |
6.4 0.76 |
6.25 0.49 |
? | ? | ? | ? | ? | |
| 381LSC-65 | ? | ? | ? | ? | ? | ? | ? |
6.4 0.64 |
4.32 0.41 |
3.23 0.28 |
? | ? | |
| 381LSC-99 | ? | ? | ? | ? | ? | ? | ? | 0.63 | 0.44 | 0.25 |
3.31 0.16 |
0.27 |
|
