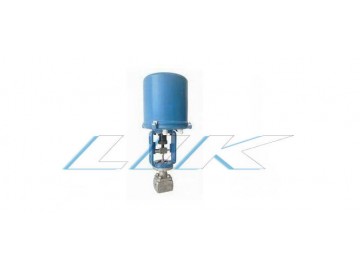

德國萊克LIK品牌,進口電動小流量調節閥?型號：LIKTR，是由3810L?直行程電動執行機構和小流量調節閥閥體組成。防爆型電動執行機構防爆等級為ExdII BT4。電動防爆小流量調節閥控制信號4-20mA，反饋信號4-20mA。小流量調節閥閥體的具體選型是根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小來具體選型。技術工程師根據客戶提供的參數，確定閥座縮徑，進而控制閥門的流量大小。
381L系列直行程電動執行器，是以AC220單相交流電為電源，接受來自?DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。
進口電動小流量調節閥?技術參數
|
公稱通徑(DN) |
G3/8"、1/2"、G3/4"、G1" |
||||||||||||
|
閥座直徑 |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
15 |
|
額定流量系數KV |
0.025 |
0.05 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
2.23 |
|
允許壓差(MPa) |
≤公稱壓力 |
||||||||||||
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 |
||||||||||||
|
流量特性 |
等百分比 |
||||||||||||
|
額定行程 |
8 |
10 |
12 |
||||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
||||||||||||
|
配置執行器類別 |
PSL系列、3810L系列等電動執行器(客戶指定品牌亦可) |
||||||||||||
|
執行器參數 |
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
||||||||||||
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
|||||||||||||
|
環境溫度：-25～+70℃、環境濕度：≤95% |
|||||||||||||
進口電動小流量調節閥?連接尺寸參數
|
公稱通徑DN |
閥座直徑dn |
L |
H |
H1 (3810) |
H1 (PSL) |
D |
R |
|
G3/8" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
|
G1/2" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
|
G3/4" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
|
G1" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
