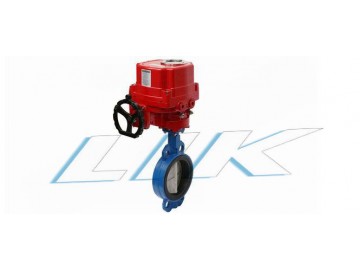

德國萊克LIK品牌,進口電動蝶閥是由高精度電動執行器與對夾式蝶閥組成，執行器采用一體化結構，開關型有輸入AC220V電壓,?輸出無源觸點信號(或開關到位燈信號)，調節型有輸入（DC4-20mA或DC1-5V）的控制信號及單相電源即可控制運轉，電動對夾蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。電動對夾蝶閥可廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。

進口電動蝶閥結構特點

1設計新穎、合理、結構獨特，重量輕，啟閉迅速。?
2密封件可以更換，密封性能可靠達到雙向密封零泄漏。
3密封材料耐老化、耐腐蝕，使用壽命長等特點。?
4兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
5閥座密封與靠背一體結構，減少閥座變形量。
6閥桿軸向定位裝置，增強密封性、減少閥門扭矩。?
7可以任何位置安裝，維修方便。

進口電動蝶閥技術參數：

?

進口電動蝶閥工作原理：

?

進口電動蝶閥以電能作為驅動力，通過電動裝置驅動閥桿，使蝶板產生90°回動而達到閥門的啟閉，也可接收工業自動化控制系統的4~20mA或其它信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。

?

進口電動蝶閥性能規范：

?

?

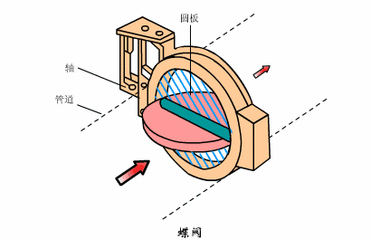

進口電動蝶閥工作原理圖

?

進口電動蝶閥的蝶板安裝于管道的直徑方向。在電動蝶閥閥體圓柱形通道內?，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時?，閥門則牌全開狀態。?
?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

電動蝶閥按連接方式不同，一般可分為常見的電動對夾式蝶閥和電動法蘭蝶閥，密封材質有軟密封（常溫常壓）和硬密封（高溫高壓）之分，工作電源通常有：AC220V，AC380V，DC24V，輸入信號有4~20mA 0~10v等弱電信號，后按控制形式分為開關型和調節型，開關型起到開關的作用；調節型則用來調節流量，可以精確的將流量調節到千分度，也是價格比較高的一種閥門。
?

?

進口電動蝶閥工作原理：

?

電動蝶閥以電能作為驅動力，通過電動裝置驅動閥桿，使蝶板產生90°回動而達到閥門的啟閉，也可接收工業自動化控制系統的4~20mA或其它信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。
