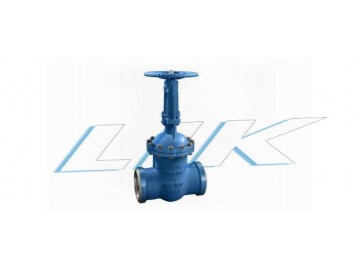

點擊圖片查看大圖德國萊克LIK品牌-進口電站閘閥使用溫度450-570℃壓力PN1.6-70.0,公稱通徑15mm-300mm材質：1Cr5Mo，12CrMorV，ZG12CrMoV廣泛用于鋼鐵、冶金、化工行業及電力、能源發電廠等設施。
技術工藝優勢：
1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制承壓件質量；
5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；
6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
8、嚴格手工配研，確保雙側密封面吻合度?90%?以上，實現氣泡級出廠密封檢測；
9、Z60?系列獨特的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死；?Z62Y?系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面??吻合度，特別便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越可靠；?
高壓電站電動閘閥安裝說明
1、電動閘閥必須垂直安裝，閥桿向上，介質流向可從任何一側流入。?
2、電動裝置安裝在環境溫度為一20"C～+40℃，相對濕度≤80％無腐蝕，無爆炸性氣體環境中。?
3、電動裝置用于管道溫度低于350"(：時，則采用半流體鋰基潤滑油(Q／sYl002—65)?用于管道溫度高于350~(：時，則采用GB492—2N一4鈉基潤滑脂進行潤滑。
主要零件的材料說明
|
性能規范Property and specifiecation |
||||||
|
產品型號?Product type |
試驗壓力(MPa)Test pressure |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
強度試驗 |
密封試驗/上密封實驗 |
|||||
|
Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、Water,steam |
|
Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
|
Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽?Steam |
|
Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
主要零件材料
|
零件名稱Part name |
材料牌號Material designation |
||
|
閥體Body |
WCB |
WC6 |
WC9 |
|
閥板Disc |
WCB |
WC6 |
WC9 |
|
閥蓋Bonnet |
25 |
12Cr1Mo1VA |
|
|
閥桿Stem |
1Cr17Ni2 |
20Cr1Mo1VA |
|
|
閥座Seat |
25 |
12Cr1Mo1VA |
|
|
密封環Sealing ring |
S軟鋼(增強柔性石墨)S soft steel (flexible graphite) |
S軟鋼S soft steel |
F軟鋼F Soft steel |
|
填料Packing |
增強柔性石墨Fexible graphite |
||
|
支架Yoke |
WCB |
WCB或WC6 |
|
|
閥桿螺母Stem nut |
45(ZCuZn25A16Fe3Mn3) |
||
|
四開環Four piece ring |
1Cr13 |
20Cr1MoVA |
? |
主要外形尺寸
|
公稱通徑DNNominal diameter |
主要外形尺寸和連接尺寸Main external and connecting dimensions |
電動裝置Electric dewice |
重量Weight |
||||
|
d |
L |
H |
L1 |
L2 |
|||
|
Z960Y-250 |
|||||||
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
|
Z960Y-320 |
|||||||
|
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
|
Z960Y-P54100V |
|||||||
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
|
Z960Y-P54170V |
|||||||
|
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
|
300 |
278 |
1397 |
2265 |
764 |
? |
DZW500 |
2834 |
|
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
|
350 |
338 |
1550 |
2536 |
715 |
? |
DZWC-4 |
5591 |
