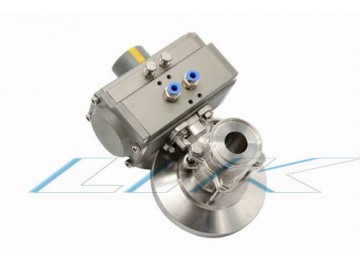

點擊圖片查看大圖德國萊克LIK品牌-進口氣動夾套保溫球閥是采用活塞是氣動執行器與夾套保溫球閥組成，具有良好的保溫保冷特性，且氣動夾套保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失?？膳溟y門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動夾套保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于氣動夾套保溫球閥采用整體式結構，因而氣動夾套保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
夾套保溫球閥 主要技術參數
閥體及內件
|
閥體形式 |
兩段式鑄造閥體(外焊接夾套保溫) |
|
公稱通徑 |
DN20～DN200 |
|
公稱壓力 |
PN1.6、2.5、4.0 MPa；ANSI 150、300LB?；JIS 10、20、30K |
|
法蘭標準 |
GB、JB、HG、JIS、ANSI、DIN |
|
連接形式 |
法蘭式 |
|
壓蓋型式 |
螺栓壓緊式 |
|
適用溫度 |
-40～+450℃ |
|
球體形式 |
"O"型球體 |
|
流量特性 |
近似快開特性 |
|
密封填料 |
柔性石墨填料等 |
執行機構
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
夾套保溫球閥 主要零件材料
|
1 |
左閥體 |
鑄鋼、不銹鋼 |
|
2 |
右閥體 |
鑄鋼、不銹鋼 |
|
3 |
閥座 |
不銹鋼、硬質合金 |
|
4 |
球體 |
2Cr13+硬化處理、304、316 |
|
5 |
墊片 |
柔性石墨、聚四氟依稀 |
|
6 |
閥桿 |
2Cr13、304、316 |
|
7 |
填料 |
柔性石墨、聚四氟依稀 |
|
8 |
壓蓋 |
鑄鋼、不銹鋼 |
|
9 |
支架 |
鑄鋼、不銹鋼 |
|
10 |
執行器 |
根據實際配置而定 |
夾套保溫球閥 主要技術規范
|
設計標準 |
ASME B 16.34 GB/T12224 |
|
結構長度 |
ASME B 16.10 GB/T12221 |
|
連接法蘭 |
ASME B 16.5、JB/T 79 |
|
試驗和檢驗 |
JB/T9092 API 598 |
|
適用介質 |
重油、膠類等易凝固介質 |
夾套保溫球閥 主要性能規范
|
試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級(class) |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
|
氣密試驗 |
0.4～0.7MPa |
|||||||||
夾套保溫球閥 主要外形及連接尺寸
|
公稱通徑 |
連接尺寸 |
|
DN20-200mm |
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為您提供完整的圖紙及技術資料 |
?
