QJB(T)型潛水?dāng)嚢铏C(jī)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

一、潛水?dāng)嚢铏C(jī)用途

　　QJB系列潛水?dāng)嚢铏C(jī)和QJT系列潛水推流機是在引進瑞典飛力潛水電機密封技術的基礎上自行研制開發成功的。經過多年的實踐摸索，現已形成了混合攪拌和低速推流兩大系列產品，因其在型式、結構和試驗方法上的創新，使得該產品總體性能達到了國外同類產品的水平。

二、潛水?dāng)嚢铏C(jī)結構特點

　　混合攪拌系列產品選用多極電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。

　　低速推流系列產品采用擺線針輪減速機，配備功率小，轉速低，葉輪直徑大，服務面積廣。葉輪由聚胺脂材料和鋁合金鑄成，強度高，耐腐蝕性強，除了具有攪拌的功能外還能外還兼有推流和創建水流的作用。

　　潛水?dāng)嚢铏C(jī)的電機繞組為F級絕緣，防護等級為IP68。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水?dāng)嚢杩膳溆脤?dǎo)流罩。

QJB型潛水?dāng)嚢铏C(jī)   QJT低速推流系列攪拌機

三、潛水?dāng)嚢铏C(jī)型號說明

四、潛水?dāng)嚢铏C(jī)用途及適用條件

混合攪拌系列潛水?dāng)嚢铏C(jī)適用于各種水處理

工藝和工業流程需要保持固、液二相或固、液、

氣三相介質均勻混合反應的場所。

QJB(T)型潛水?dāng)嚢铏C(jī)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

■污水（廢水）/活性污泥的混合

■控制濃縮污泥分離

■酸、堿中和及PH值調整工藝

■防止顆粒在池壁和池底的凝結和沉淀

■提高傳熱系統的效率

■其它需要保持二相或三相不離分的場所     潛水?dāng)嚢铏C(jī)可在下列條件下正常連續運行

◎高介質溫度不超過40℃；

◎介質的PH值在5-9；

◎介質密度不超過1150Kg/m3;

◎長期潛水運行，潛水深度一般不超過20M。

警 告！

潛水?dāng)嚢铏C(jī)必須完全潛入水中工作，不能在易燃易爆和強腐蝕性的環境中工作！

五、潛水?dāng)嚢铏C(jī)選型注意事項

　　為保證潛水?dāng)嚢铏C(jī)取得運行效果，請使用方提供如下資料;

　　◎運用目的；

　　◎池型及尺寸，包括水深；

　　◎攪拌介質的特性，包括粘度、密度、溫度、及固體物含量等。

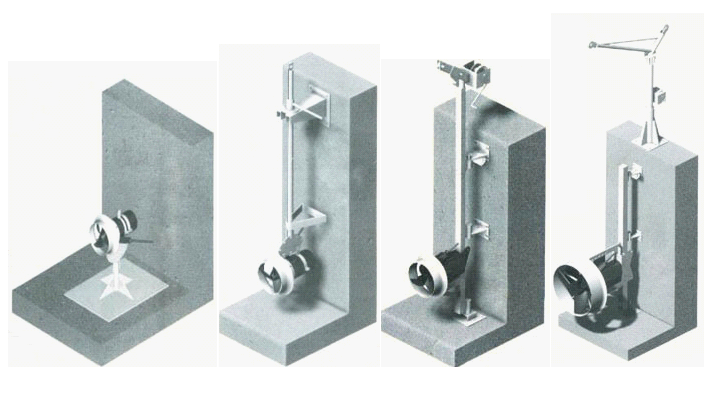

六、潛水?dāng)嚢铏C(jī)安裝系統

　　潛水?dāng)嚢铏C(jī)的專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水?dāng)嚢铏C(jī)。

　　當池深H＜4米時建議采用安裝系統Ⅰ。潛水?dāng)嚢铏C(jī)的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的大角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。

　　當池深H＞4米時建議采用安裝系統Ⅱ，需在池底做一混凝土基礎（或鋼結構底座）。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。安裝系統Ⅱ用導向鋼繩替代導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂（如圖）的安裝條件下更顯得操作方便可靠。

　　客戶定貨時，請?zhí)峁┏厣頗及池型圖，以便廠方加工時確定導桿或?qū)蜾摻z的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或?qū)蜾摻z、起吊底座外，多臺攪拌機可共用一套起吊裝置（用戶有特殊要錄除外）。

七、潛水?dāng)嚢铏C(jī)技術參數

八、潛水?dāng)嚢铏C(jī)安裝注意事項

　　◎?qū)U或?qū)蜾摻z應與水平垂直，可采用鉛錘校正；

　　◎吊鉤在起吊潛水?dāng)嚢铏C(jī)時，葉輪端較水平面上應上仰5°-10°

◎通過起吊裝置上的鏈條的調節，使得潛水?dāng)嚢铏C(jī)沿導桿或?qū)蜾摻z滑下過程中，起吊鉤和潛水?dāng)嚢铏C(jī)的起吊重心處于同一垂直線上。
