點擊圖片查看大圖一、概述

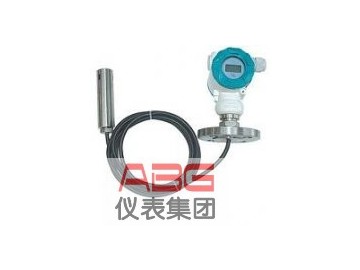

福建液位變送器是基于所測液體靜壓與該液體液位高度成比例的原理，采用國外先進的隔離型擴散硅傳感器，將靜壓轉換為電信號，采用16位單片機經過精確的溫度補償和線性修正，轉化成標準電信號（一般為4~20mA）。福建液位變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4~20mA、1~5V、HART等信號輸出方式由用戶根據需要任選。
該系列產品符合GB3836.4-2000《爆炸性氣體環境用電設備第4部分 本質安全型“i”》和GB3638.1-2000《爆炸性氣體環境用電設備第1部分 通用要求》，防爆標志：ExiaⅡC T6， 它適用于0區、1區、2區，含有ⅡA-ⅡC類，T1-T6組爆炸性氣體混合物的場所，并經國家防爆電氣產品質檢中心檢驗合格。有纜式和桿式兩種結構類型的 投入式液位變送器。
二、福建液位變送器性能特點
1、使用壽命長液位變送器膜片采用高技術激光調制電路，傳感器外殼采用不銹鋼制作。
2、安裝方便
僅需將投入式液位變送器探頭投入液體中，引出信號線同二次儀表連接就可進行液位測量。
3、溫度穩定性好
投入式液位變送器本身在0-70℃內實現了溫度補償，在信號轉換電路中加入了溫度補償電路，消除電路溫漂對精度的影響，從而提高精度。
三、福建液位變送器主要性能指標
| 測量范圍 | 1～0.5、3、4、5、6、10、20m等 大測量范圍0-100m；小測量范圍0-0.5m |
| 參考精度 | ±0.5%校驗量程，包括線性，遲滯性和重復性。 |
| 介質溫度 | -20℃~+70℃ |
| 環境溫度 | -30℃~+60℃ |
| 輸出信號 | 4~20mA或者1~5VDC |
| 供電電源 | 12~28VDC |
| 接液件材質 | 316不銹鋼1Cr18Ni9Ti |
| 防爆等級 | 本安 ExiallC T6 隔爆 ExdllC T5 |
| 防護等級 | IP67 |
四、福建液位變送器安裝須知
1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。
3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。
4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連。
5、測量易爆危險品時，必須嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83
《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。
福建液位變送器如何安裝
1、液位計安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管 （不同高度打若干小孔，以便水通暢進
入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。
2、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管 （在液體流向的反面不同高度打若干小
孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。
3、變送器的安裝方向為垂直，投入式安裝位置應遠離液體出入口及攪拌器。
4、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線
五、福建液位變送器使用注意事項
1、使用中發現異常，應關掉電源，停止使用，進行檢查或直接向明泰儀表技術部聯系2、接供電電源時應嚴格按照我公司接線說明進行連接。
3、液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
儀表調試方法
福建液位變送器在出廠時已按銘牌標注量程精確校正，只要介質的密度等參數符合銘牌要求，一般無需調整。卻需要調整量程或零位，請按以下方法調校：
1、擰下保護蓋，外接標準24VDC電源及電流表（要求0.2%級以上精度）即可調整
2、在投入式液位變送器沒有液體的情況下，調節零點電阻器，使之輸出電流4mA
3、投入式液位變送器加液到滿量程，調節滿程電阻器，使之輸出電流20mA
4、反復以上步驟兩三次，直到信號正常
5、請分別輸入25%、50%、75%的信號校核誤差
6、對于非水的介質，投入式液位變送器用水校驗時，應按實際使用的介質密度產生的壓力進行換算。如：介質
密度為1.3時，校驗1m量程時要用1.3m水位標定
7、調節完畢，擰緊保護蓋
8、投入式液位變送器的校驗周期為每年一次
