概 述：
     超聲波流量計以速度差法為原理，測量圓管內液體流量，流體的流速與超聲波順流和逆流傳播的時間差成正比。此外還可以用時差法、頻差法等。具有穩定性好，零點漂移小。測量精度高，量程比寬（流速范圍：0.01~12m/s）抗干擾能力強等特點。采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，計量準確、運行可靠、更適于工業現場的需求。轉換器【主機】形式有：壁掛式轉換器、盤裝式轉換器、一體式轉換器；超聲波流量計傳感器形式有：插入式傳感器、管段式傳感器、外夾式傳感器。
● 微功耗、數字化設計。采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
● 具有卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術，保證準確的計量功能。另外設計了先進的管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
● 靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。
● 漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。
●陶瓷傳感器，金屬合金粘合劑。強度高，耐磨損，耐腐蝕，不易結垢。特別適合于高溫，高腐蝕性液體的測量。使用金屬粘合劑，粘結更加牢固，使用溫度可達160度，特別適用于聲傳感器，是傳感器的工程實用性大大提高。
分 類：
● 插入式超聲波流量計：使用我公司專用鉆孔裝置可不停產安裝和維護。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。

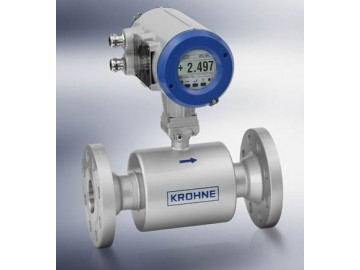

●管段式超聲波流量計：需切開管路安裝，但以后的維護可不停產。可選擇單聲道或三聲道傳感器。
● 外夾式超聲波流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。
●便攜式超聲波流量計：便攜使用，內置可充電鋰電池，適合移動測量，配接磁性傳感器。
●手持式超聲波流量計：體積小，重量輕，內置可充電鋰電池，手持使用，配接磁性傳感器。
●防爆型超聲波流量計：用于爆炸性環境液體流量測量，我防爆兼本安型。即：轉換器為防爆型，傳感器為本質安全型。
主要技術指標：

	插入式超聲波流量計		管段式超聲波流量計							外夾式超聲波流量計
管徑范圍	DN80-4000		DN20-2000							DN20-4000
流速范圍（m/s）	0.01～12
準確度（%）	單聲道	雙聲道	三聲道	單聲道	雙聲道		三聲道		1.5
	1.0	1.0	0.5	1.0（校正0.5）	0.5			0.5
測量介質	飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體
管道材質	金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等）
管襯材質	玻璃鋼、沙漿、橡膠等
信號輸出	1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km. 4、打印機：RS-232串口模式。打印機為選配件。 5、M-BUS.
鍵  盤	2×8漢字鍵盤
顯示器	2×10漢字顯示或英文顯示
測量功能	顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。
數據存貯	可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度	轉換器：-10～45℃（特殊環境請說明）  傳感器：-40～+60℃（常溫型） -40～+160℃(高溫型)
傳感器材質	不銹鋼和陶瓷		不銹鋼和普通碳鋼			常溫型為尼龍高溫型為合金鋁
傳感器承壓能力	管內部分壓力小于4.5MPa		DN20～700mm小于2.5MPa DN800～2000mm小于1.6MPa			與管道內壓力無關建議不浸水工作
傳感器防護等級	IP68
轉換器防護等級【主機】	壁掛式轉換器：IP65 　盤裝式轉換器：IP52 　一體式轉換器：IP67
防爆等級	EXdⅡBT6
傳感器電纜長度	< 500m		< 500m			< 300m
傳感器電纜型號	專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜
工作電源	AC220V, DC12～36V 0.8A (可選)
轉換器外形尺寸	壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm
傳感器外形尺寸	220×ø20(桿部)×ø50（連接部)mm		見管段傳感器數據表			60×40×35mm
轉換器重量	壁掛式：1.2Kg　 盤裝式：0.8Kg 　一體式：1.4Kg
傳感器重量	0.7Kg/支		見管段傳感器數據表			0.2Kg/支
熱量測量功能	測量供熱量、熱損耗、入口溫度、出口溫度
