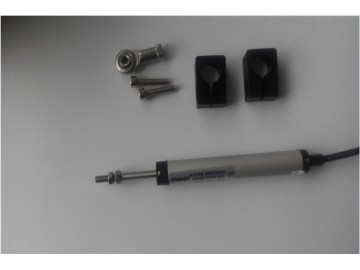

點擊圖片查看大圖產品介紹：
SPZ微型拉桿系列直線位移傳感器，有效行程10mm～300mm，兩端均有2mm緩沖行程，精度0.3%～0.05%FS。外殼表面陽極處理，防腐蝕；內置導電塑料測量單元，無溫漂，壽命長；具有自動電氣接地功能。密封等級為IP67，直接出線，可以適用在大多數通用場合，特別適用于安裝空間狹小的場合；拉桿球頭具有0.5mm自動對中功能，允許極限運動速度可達到3m/s,可在各種惡劣環境下使用（潮濕、油污、灰塵）。可以外置變送器，輸出0-5V ,0-10V或者4-20mA信號
技術參數：
|
SPZ微型拉桿系列 |
mm |
10 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
|||||
|
機械行程 |
mm |
行程+5mm |
|||||||||||||||||
|
電阻 ±10% |
kΩ |
11 |
22 |
5 |
|||||||||||||||
|
線性精度 |
± % |
±0.3%fs |
±0.1%fs |
±0.08%fs |
±0.05%fs |
||||||||||||||
|
重復性精度 |
mm |
0.01 |
|||||||||||||||||
|
解析度 |
|
infinite 無斷解析 |
|||||||||||||||||
|
大工作速度 |
m/s |
3 |
|||||||||||||||||
|
建議使用電流 |
mA |
≤ 10 |
|||||||||||||||||
|
工作電壓 |
VDC |
5VDC |
10VDC |
24VDC |
|||||||||||||||
|
輸出信號 |
|
0~5V |
0~10V |
0-5V、0-10V、4~20mA |
|||||||||||||||
|
使用溫度范圍 |
℃ |
－ 45 ～ ＋ 135 |
|||||||||||||||||
|
本體尺寸A |
mm |
行程+42mm |
|||||||||||||||||
|
本體尺寸B |
mm |
行程+33mm |
|||||||||||||||||
|
本體外徑 |
mm |
Ф13mm |
|||||||||||||||||
|
接線方式 |
|
棕色：電源正極+ ， 藍色：電源負極- ，黑色輸出 |
|||||||||||||||||
|
防護等級 |
|
IP67 |
|||||||||||||||||
|
安裝附件 |
|
夾具兩個，螺絲釘2個，萬向節一個，配線一米 |
|||||||||||||||||
|
提示 |
|
請橫向看不要縱向看 |
|||||||||||||||||
應用范圍：飛機操舵、船舶操舵、制鞋機械（前幫機、后幫機）、注塑機的頂針位置控制、印刷機械、紙品包裝機械等等。
