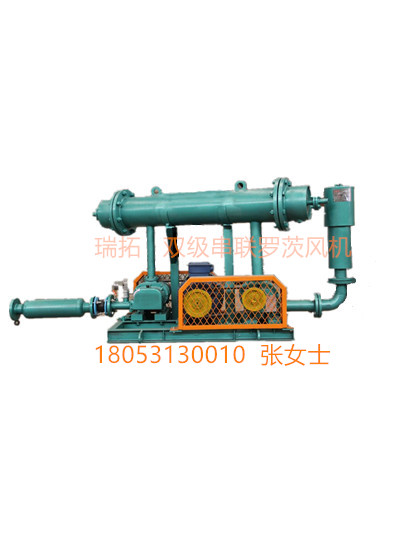

雙級羅茨風機是由兩臺SR系列標準羅茨鼓風機串聯而成。當氣體進入一級風機升壓后,經過中間冷卻器將氣體溫度隆至40℃以下,然后進入二級風機繼續升壓,機組高升壓可達180kPa。兩級風機的主機由同一臺電機通過皮帶傳動或雙軸伸電機直聯傳動。
當葉輪轉動時,由于離心力的作用,風向標促使氣體向前向外運動,從而形成一系列螺旋狀的運動。葉輪刀片之間的空氣呈螺旋狀加速旋轉并將泵體之外的氣體擠入(由吸氣口吸入)側槽,當它進入側通道以后,氣體被壓縮,然后又回復到葉輪刀片間再次加速旋轉。
當空氣沿著一條螺旋形軌道穿過葉輪和側槽時,每個葉輪片增加了壓縮和加速的程度,隨著旋轉的進行,氣體的動能增加,使得沿側通道通過的氣體壓力進一步增加。當空氣到達側槽與排放法蘭的連接點,氣體即被擠出葉片并通過出口消聲器排出泵體。
