離合器扭轉試驗機，離合器扭矩試驗機，離合器扭轉試驗檢測設備

以下產品信息（圖片、參數等）僅供參考，請以實際設備為準！更多詳情請電話咨詢菱悅儀器：0531-87166537  15562500056

產品概述：

離合器扭轉試驗機的制造及檢驗依據JB/T9370-1999《扭轉試驗機技術條件》、GB2611-2007《試驗機通用技術要求》和JJG269-2006《扭轉試驗機檢定規程》等標準。是農用機械離合器、汽車離合器等機械式離合器、電磁離合器、液壓離合器、氣壓離合器性能測試的專用試驗機，可以測試離合器的加載扭矩、滑動扭矩，阻尼扭矩等性能，出具力矩曲線，用以研究創新離合器，改良工藝！還可以測試功率及其出具功率曲線，測試后都能出具實驗報告，并可打印。

技術參數：

1.離合器扭矩試驗機樣式：臥式
2.大試驗力：500、1000、2000、5000N?m
3.加扭矩方向：正反兩方向
4.試驗力示值相對誤差：＜±1%
5.試驗力示值重復性誤差：＜1%
6.扭矩分辨力：1/±300000（全程分辨力不變）
7.響應速度控制范圍：10圈/min～700圈/min

8.圈數分辨率：1圈
9.扭轉附具：定做
10.試驗空間： 0-500mm

11.試驗力分辨率：0.1N?m
12.測量范圍: 5%FS-FS；
13.試驗機尺寸：約3000*600*1000 mm（帶儲物空間）
14.外觀：應符合GB/T2611要求
15.保護功能：試驗機有過載保護功能
16.試驗機級別：0.5級、1級

17.成套性：符合標準要求
產品特點：

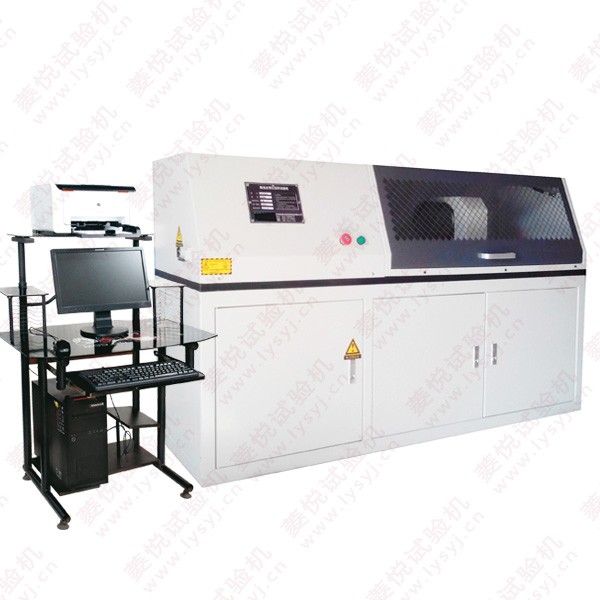

1.主機
離合器扭轉試驗機主機采用臥式結構。左端扭矩盤連接傳感器為固定端，右端加載為交流伺服電機通過擺線減速機傳動帶動加力盤轉動，通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，加載系統可沿導軌移動，用于調整試驗空間。
2.扭矩及扭角的檢測
采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的輸出是通過交流伺服電機導出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器信號處理后在計算機屏幕上顯示。

3.傳動系統
通過采用交流伺服電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載；
4.測量控制系統：
濟南菱悅扭轉試驗機的試驗力測量控制系統由高精度雙向?qū)ΨQ性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成；位移測量控制系統由倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機控制、數據處理、顯示等功能。
5.試驗過程
整個試驗過程該材料扭轉試驗機采用基于Windows平臺、使用以圖形為界面的視窗式操作軟件，由鍵盤輸入試驗參數，鼠標操作虛擬按鈕，自動完成全部試驗過程。
離合器扭矩試驗機試驗結果可形成多種報表格式，方便打印、分析試驗結果。
