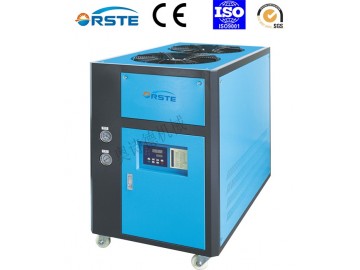

OCM – xxA

①     = 2 \* GB3 ②

① 奧詩德模具冷水機

② 壓縮機功率，A=風冷式

產品特點

1.         冷卻溫度7-25^oC

2.         保溫水箱為不銹鋼制作

3.         配備防結冰保護裝置

4.         采用R22高效制冷劑，制冷系統采用高、低壓壓力控制器保護，制冷效果好

5.         壓縮機及泵都有超載保護

6.         采用高精密溫控器，溫度顯示精度可達到±1 ^oC

7.         低壓泵為標準配置

8.         采用品牌壓縮機，噪音低、能效高，使用壽命長

9.         翅片式冷凝器，傳熱效果好，散熱快，無需提供冷卻水

應用范圍

冷水機用于冷卻模具以縮短產品的成型周期，也可以用于冷卻設備以保證設備維持在所需溫度下，亦可用于其他有類似降溫需求的工業領域。

工作原理

OCM – A系列冷水機啟動后，壓縮機1開始運轉，制冷劑在壓縮機的作用下變成高溫高壓氣體，往BC方向運行，進入冷凝器3與空氣進行熱交換后變?yōu)橐簯B(tài)，熱量被空氣帶走；C-D-E-F過程，從冷凝器中出來的液態制冷劑經過干燥過濾器4，干燥、過濾雜質后通過液管電磁閥5、視液鏡6后到達膨脹閥7，F-G過程中，高壓液體制冷劑通過熱力膨脹閥節流降壓后，溫度降低；G-A過程中，低溫低壓制冷劑經過蒸發器8與冷凍水發生熱交換，將冷凍水冷卻至設定溫度；經蒸發后的低溫氣態制冷劑返回至壓縮機1，如此循環，達到冷卻效果。

熱氣旁通功能：當冷凍水溫度達到設定溫度時，壓縮機繼續運轉，當溫度下降到熱氣旁通閥的設定溫度值，熱氣旁通閥開啟，經壓縮后的制冷劑有一部分通過熱氣旁通閥直接流到蒸發器，中和部分機器制冷量后回至壓縮機(不經過冷凝器)，制冷系統通過熱氣旁通閥的方式達到負載與冷量的平衡，從而讓壓縮機一直運轉的同時冷凍水控溫精度達到±1 ^oC。

技術參數

注:

機器電壓規格：3ф, 400VAC, 50Hz
