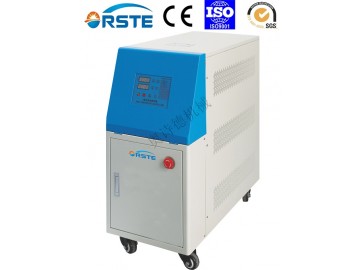

奧詩德OMT-O油溫機油式模溫機運油式模溫機
命名原則
OMT – xxxx – xx
① ② ③
① 奧詩德模具控溫機
② 前兩碼表示電熱功率 (kw)
后兩碼表示泵浦功率 (*10-1HP)
③ 注
HTO: 油式高溫 D: 雙段
產品特點
1. 一周定時開關機功能，屏幕可中英文切換，溫度顯示攝氏華氏轉換
2. P. I. D分段式控溫系統，可持續穩定模溫，控溫精度達±0.5oC
3. 高效水循環馬達，適用于精密模具及小直徑模具回路中的控溫，能實現精密控溫和高效熱交換，馬達內部不銹鋼制造，高溫防爆
4. 電源逆相保護、水泵過載保護、超溫保護、低液位保護等多種安全裝置，當故障發生時，本機可自動偵測到異常并發出警報
5. 標準型溫度可達200oC，高溫型溫度可達350oC
6. 具有高壓保護、安全泄壓、自動補水及排氣功能
7. 采用間接冷卻，溫控更準確，降溫更快
應用范圍
OMT-O系列油式模溫機廣泛應用于塑膠產品的生產之中，主要用于給模具加熱并使之保持恒溫，也可用于有類似需求的領域。通過間接冷卻的方式，從模具返回的油經冷卻器冷卻后由油泵加壓經過電熱管高溫加熱后送至模具，以達到加熱與恒溫的要求，加快產品成型周期，提高生產效率。
工作原理
從模具回來的高溫油經管道回到加熱器，然后由泵浦輸送至模具，如此循環。此過程中，如果高溫油溫度過高，系統啟動電磁閥，冷卻水流經冷卻器對高溫油進行間接冷卻，降低高溫油溫度，從而實現恒溫控制的目的；如果高溫油的溫度還是維持至EGO(超溫保護器)的設定溫度，系統啟動高溫報警并停止工作；當油箱內液面下降至一定位置時，安裝于油箱上的液位開關，發出低液位信號，系統啟動低液位報警。
技術參數
|
機型 |
高溫度 (℃) |
電熱 (kw) |
泵浦功率 (kw) |
泵浦大流量(L/Min) |
壓力 |
加熱管數量 |
冷卻方式 |
冷卻水配管 |
循環水配管 |
外形尺寸 (H*W*D) (mm) |
凈重 |
|
OMT-605-O |
200 |
6 |
0.375 |
42 |
2.5 |
1 |
間接冷卻 |
1/2"
|
3/8"
|
730*300*660 |
36 |
|
OMT-605-OD |
200 |
6*2 |
0.375*2 |
42*2 |
2 |
980*390*860 |
72 |
||||
|
OMT-910-O |
200 |
9 |
0.75 |
56 |
1 |
730*300*660 |
36 |
||||
|
OMT-910-OD |
200 |
6*2 |
0.75*2 |
56*2 |
2 |
980*390*860 |
72 |
||||
|
OMT-1220-O |
200 |
12 |
1.5 |
235 |
1 |
980*390*860 |
68 |
||||
|
OMT-2430-O |
200 |
24 |
2.2 |
315 |
2 |
980*390*860 |
75 |
||||
|
OMT-3650-O |
200 |
36 |
3.75 |
495 |
3 |
980*390*860 |
83 |
||||
|
OMT-1220-HTO |
300 |
12 |
1.5 |
230 |
|
1 |
980*390*860 |
72 |
注:
(1) “D”表示雙段，“HTO”表示高溫油式
(2) 泵浦參數測試條件：50Hz，20oC純凈水(大流量和大壓力允許±10%的偏差)
(3) 機器電壓規格為：3ф，400VAC，50Hz
