整機簡介

整機根據塑料件的焊接要求，進行相對應的電子元器件的合理的配備，以適應連續不間斷的焊接工作的進行。分別有繼電器、電磁閥、氣缸、電流表、溫控器、加熱管、濾杯、調壓閥、冷模、電加熱快、操作面板、熱電偶等。

1、固態繼電器：用于設定加熱模具加熱、固化的時間

2、操作面板：電箱面板上有1只顯示各加熱模塊的溫控器，有一只電源控制指示燈，焊接機的機頭上有1只急停按鈕，

3、2只綠色操作按鈕，1只紅色急停按鈕，1只熔接時間設定器。

4、濾杯：對輸入的各氣動機構的氣流進行水過濾能夠延長個氣動原件的工作壽命。

5、調壓閥：每只導軌氣缸上由進、出兩只調壓閥。通過調壓閥阿里控制氣流流量，從而達到調整導軌的動作緩沖，使得整臺設備及操作流程平緩的運動。

6、電熱偶：裝在熱模上，通過其對熱模的溫度感應，向溫控器輸送信號，再由溫控器控制向熱模供電的開關電源的通斷，實現設定所需的焊接工作溫度。

7、冷模：對膠件起到定位作用，分別由上模夾緊模塊、下模夾緊模塊。

8、銅制電熱熔模塊（內部買入加熱管），對膠件待焊接面進行熔融，使得良接觸面結合為一體。

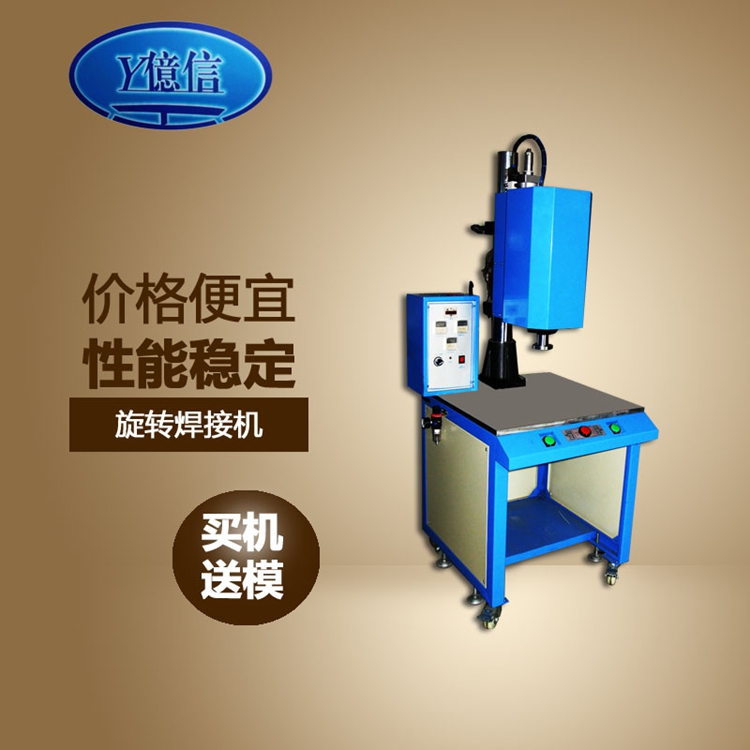

旋熔式熔接原理

　　旋熔式塑膠熔接是將塑膠工件相互摩擦所產生之熱力，使塑膠工件接觸面產生熔解，在靠外在壓久、驅動促使上下工件旋轉凝固為一體，而定位旋熔是在設定時間旋轉，瞬間停在設定的位置上，成為性的熔合。

應用范圍
　　保溫杯、RO過濾心、濾油杯、化油器、花瓶、熱水膽、噴水接頭。

 技術參數：

型號/參數 Yusonic-2000
外觀尺寸   470×670×1260 1200×730×510 470×670×2000 800×800×2000
功率   750W 1500W 1500W 2200W
電源 AC380V 50/60HZ AC220V 50/60HZ AC380V 50/60HZ
使用面積 750×680 400×400 400×400 750×675 800×675
工作面積 Φ30 Φ80 Φ160 Φ160 Φ250
電機功率   1P 2P 2P 3P
離合器功率 11W-60W/24V 750W 1500W 1500W 2200W
氣缸 100×100 63×75 63×75 63×75 63×75
重量 300KG 150KG 180KG 240KG 300KG
工作方式 下旋式 上旋式
工作行程 100mm 75mm 100mm
時間調節 0-30S
加壓方式 氣壓驅動
定位精度 +/-0.5度
旋轉控制 PLC+伺服電機 剎車離合器
