換能器
  超聲波電能通過超聲波發生器傳送到換能器，使高頻電能振蕩轉化為同頻率的機械振動。換能器的核

心是壓電陶瓷，當換能器接通與其適配的高頻交流電源，電源對換能器反復充放電使壓電陶瓷交替膨脹

收縮產生震動，將大于90%的電能轉化為機械能。換能器是超聲波發生器的負載，是超聲波設備中非常

重要的一個器件，協和超聲波設備有限公司使用的換能器采用壓電陶瓷晶片，穩定可靠。晶片電極

接線處使用硅膠封死，有效防止氧化，進一步延長換能器的使用壽命。。
變幅器
  通過換能器產生的振幅非常有限，達不到焊接產品要求的強度，這時需要一個器件來放大換能器參數

的震動，變幅器就是用來解決這個問題的，變幅器用來提高或降低通過焊頭作用于工件上的振動振幅。

變幅器是一個由鋁或鈦，按特定設計制成的部件，作為超聲波重要組件的一部分安裝于換能器和焊頭之

間。變幅器設計成和換能器相同的頻率進行共振。通常情況下，變幅器夾持點設計于軸向運行的節點，

這樣將使能量損失減少到小，并且防止振動傳送到機架上（簡稱漏波），東莞市協和超聲波的變幅器

夾持采用改進的抱死式結構，將變幅器緊緊的鎖在機架上，即使焊頭很長，在焊接過程中也不會有搖晃

現象，提高了焊接一致性，進一步減少不良產品的產生渠道。使設備在焊接精密產品時擁有更好的表現

。
換能器可以和種備選振幅的變幅器相連接，拓寬了焊接應用范圍，能夠滿足不同。

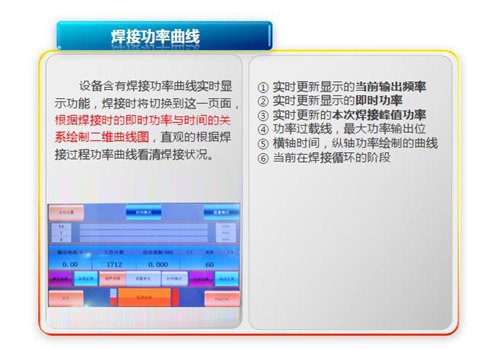

系統概述

  超聲波塑料焊接設備具有結構緊湊、操作簡便、移動靈活以及便于維護等優點。超聲輸出電功率為設

備銘牌上標注值，頻率為20KHz，并配備有精確同時重復性的數字式超聲波發生器，用于焊接過程

各個參數的精確控制（精確到0.001S），達到的超聲波輸出一致性；新設計的焊接機架配備有高品

質的滑軌，穩定性再上一個臺階，達到極高的穩定性，達到高可靠、高質量的焊接效果。并且當參數調

整設定好后，以后都可以直接用設定好的參數進行焊接而不需要在進行任何調整，提高工作效率。
換能器的高頻震動作用到熱塑性焊件上，高速的震動是焊件接觸面的分子劇烈摩擦，在短時間內產生大

量熱量，當溫度超過焊接塑膠件的熔點時，接觸面便相互粘連在一起，停止發超聲波后，一段時間后（

很短時間）焊接塑膠件冷卻，便牢牢的粘在了一起。
超聲波信號發生器是一個AC/DC/AC模塊，將輸入的50/60Hz的工頻交流整流濾波轉換為310V的直流電，

再經過斬波成特定頻率的高頻交流電，經過高頻變壓器將信號放大到幾千伏高壓交流信號后去驅動換能

器，使之震動?？刂撇糠炙柰瓿傻墓ぷ魇牵?fù)責斬波器件的正確工作，尋找諧振頻率，提供及時

的保護及響應用戶操作等等。
應用范圍
  超聲波焊接系統可用于以下應用：
用途：ABS、PC、PS、PA、PP、PET、壓克力等工程塑料制品的焊接、鉚接、埋植成型；水壺，文件夾，

耳機 U盤 手機電池，充電器，玩具，電子表，樂器，手機外殼，CD外殼等塑膠件的焊接，鉚接，成型

，螺母的埋植等。
電源輸入范圍
  必須將電源插頭插入帶有接地端的三眼插座中，超聲波信號發生器的可適應的電源范圍為220VAC

±20%@50/60Hz，外置保險絲位于品字插座中下方位置（使用一顆并在旁邊放置了一顆以便備用），使

用12A熔斷絲管。通過對發生器內部設置的調整，它亦可適應電源范圍為110VAC±10%@50/60Hz，使用

24A熔斷絲管。
警告
  超聲波電源輸入為220VAC，如果要使用110VAC作為輸入電源，需要與我們聯系，我們?yōu)槟岣呓鉀Q方

案。切勿未經詢問的情況下直接使用110VAC電源，這樣做將有可能性的損壞設備。

【安裝培訓】

1、交付安裝：樟木頭地區免費送貨上門;其他地區僅需支付少量運費，且使用貨運運輸，木箱包裝，安

全到達，設備及模具均已經調試成功，折箱即可使用。
2、安裝環境：普通廠房或家庭作坊，僅需電源插座及氣管便可使用。
3、培訓計劃：免費培訓直至使用技術員完全掌握。
4、售后保障：免費試樣、免費安裝、質量跟蹤、24小時到位、一年免費保修、終生保養
