吉隆泰CH系列推拉式pcb直針航空插座 推拉自鎖連接器產品說明:

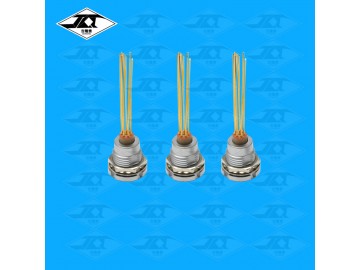

JLT-CHPBZ直針圓形自鎖插座

標題：JLT-CHPBZ印制板航空連接器 PCB焊接機箱面板內外固定圓形插座電源信號連接頭

產品名稱：JLT-CHPBZ圓形印制板插座

訂貨料號：JLT-CHPBZ9/CHPBZ12/ CHPBZ15

外殼材質：黃銅

針孔材質：插針黃銅 插孔磷銅

芯    數：2-19芯

連接方式：推拉自鎖快速插拔

吉隆泰CHPBZ推拉式pcb直針航空插座產品特點

吉隆泰CH系列產品采用推拉自鎖結構，所生產的精密插拔自鎖連接器應用于微電子、儀器儀表、機器視覺、工業自動化、醫療器械等精密設備的信號連接的場合；

1）  連接器樣式有直式、90°彎角式；

2）  針芯類型有焊接、PCB印制板兩種；

3）  殼體表面菱形外觀設計，插拔時防滑和防止拖拽電纜，自鎖時有入位提示聲；

4）  快速推拉自鎖結構，連接分離簡便快捷，精巧的自鎖裝置保證連接牢固可靠；

5）  全方位屏蔽效果，抗電磁干擾，全金屬材質結構可地起到屏蔽效果；

6）  定位銷系統，用于連接對位，多種定位銷選擇，具有防盲插和防呆的功能；

7）芯數有2-19芯，高密度安裝節約空間；小型化的精巧結構設計；

吉隆泰CHPZ金屬自鎖式印制板插座尺寸圖
